Der Natural Profiler wird verwendet, um den internen Prozessfluss einer Natural Batch-Anwendung zu überwachen und die Performance und die Codeabdeckung der Anwendung zu analysieren.

Die Profiler Utility wird durch JCL-Eingabe gesteuert und bietet Funktionen zur Datensammlung und Datenverarbeitung:

1. Die Datensammlungsfunktionen steuern das Profiler-Tracing, wählen erforderliche Ereignistypen aus, filtern, konsolidieren (aggregieren) oder nehmen Datenproben (Sampling) und schreiben die resultierenden Ereignisse in die Profiler-Ressourcendatei.

2. Die Datenverarbeitungsfunktionen lesen und verarbeiten die Ereignisdaten aus der Profiler-Ressourcendatei. Nicht konsolidierte Ereignisdaten können konsolidiert werden.

   Sie können Statistiken, eine Programmzusammenfassung, eine Zeilenzusammenfassung und eine Transaktionszusammenfassung, ein Programm-Trace (Ablaufverfolgung), ein Ereignis-Trace mit den wichtigsten Daten sowie Reports über die Programm- und Statement-Abdeckung ausgeben. Sie können die resultierenden Daten im Text- oder CSV-Format (kommatrennte Werte) exportieren.

Die folgenden Tools bieten außerdem Funktionen zum Lesen von Profiler-Ressourcendateien und zum Analysieren der Daten:

• NaturalONE zeigt das vollständige Ereignis-Tracing an und bietet eine Performance-Analyse (Hot-Spots) der Natural Batch-Anwendung. Abdeckungsdaten können in der NaturalONE Coverage-Ansicht und im NaturalONE Source Editor überprüft werden.

• Die Profiler Rich GUI-Schnittstelle, das von den NaturalONE Tools and Utilities gestartet wird, bietet Funktionen zum Auswerten oder Konsolidieren von Profiler-Daten oder zum Löschen einer Ressourcendatei. Interaktive Kreisdiagramme zeigen die Verteilung der Profiler-Leistungskennzahlen (KPIs, Key Performance Indicators) für ausgewählte Kriterien, z.B. die Verteilung der CPU-Zeit für Programme. Bei überwachten Programmen wird der Quellcode mit den Profiler-Daten kombiniert, wobei der Quellcode entsprechend dem Wert des ausgewählten KPI eingefärbt wird.

Dieses Kapitel behandelt die folgenden Themen:

• Voraussetzungen für Profiler Utility im Batch-Modus

• Profiler Utility aufrufen und beenden

• Syntax und Schlüsselwörter

• Gesammelte Ereignisse und Daten

• Profilierung initialisieren

• Initialisierung der Codeabdeckung (Code Coverage)

• Datensammlung starten und anhalten

• Filter zur Begrenzung der gesammelten Daten benutzen

• Stichprobennahme (Sampling) aktivieren

• Benutzerdefinierte Ereignisse schreiben

• Monitor-Session CMPRMIN

• Monitor-Session CMSYNIN

• Batch-Natural RPC-Server profilieren

• Profil-Erstellung einer Großrechner-Session aus Natural Studio

• Ereignisdaten konsolidieren

• Ereignisdaten auswerten

• Profiler-Ressourcendateien verwalten

• Profiler-Eingaben aus Natural-Textobjekten einfügen

• Ereignisverfolgung (Event-Trace)

• Ablaufverfolgung (Tracing) beim Messen der Natural-Codeabdeckung

• Interner Trace

• Profiler-Statistikdaten

Voraussetzungen für Profiler Utility im Batch-Modus

Die folgenden Voraussetzungen müssen erfüllt sein, bevor Sie die Profiler Utility im Batch-Modus verwenden können:

• Natural-Parametereinstellungen

• Natural-Nukleus-Verlinkung

• Anzeige von Ressourcendateien in Natural Development Server-Umgebungen

Natural-Parametereinstellungen

Für die Natural Profiler-Datenerfassungsfunktionen (INIT, COVERAGE, START, PAUSE und TEXT) müssen Sie die folgenden Natural-Profilparameter definieren:

• RDCSIZE - Um den Natural Data Collector (ohne Aufzeichnungsdaten im Puffer des Natural Data Collector) zu aktivieren, geben Sie an:

  RDCSIZE=2

• RDCEXIT - Um NATRDC1 als User Exit für den Natural Data Collector zu definieren, geben Sie an:

  RDCEXIT=NATRDC1

• PDPSIZE - Optionaler Parameter, den Sie zusätzlich angeben können, um die Profiler-Daten-Pool-Größe zu bestimmen, zum Beispiel:

  PDPSIZE=1000

Die Datenverarbeitungsfunktionen der Profiler Utility (CONSOLIDATE, READ, LIST und DELETE) können nicht ausgeführt werden, wenn die Profil-Erstellung aktiv ist. Aus Performance-Gründen empfehlen wir, auch den Natural Data Collector für diese Funktionen mit der folgenden (Standard-)Parametereinstellung zu deaktivieren:

RDCSIZE=0

Einzelheiten zu den oben genannten Natural-Profilparametern finden Sie in den entsprechenden Abschnitten in der Parameter-Referenz-Dokumentation.

Programme, die mit dem Natural Optimizer kompiliert werden, erfordern die folgende Natural Optimizer-Optionseinstellung:

NODBG=OFF

(Siehe auch Liste der Optionen in der Natural Optimizer Compiler-Dokumentation.)

Natural-Nukleus-Verlinkung

Der Natural-Nukleus muss "reentrant" und "reusable" sein. Verwenden Sie die folgenden Linkage-Optionen:

RENT,REUS

Anzeige von Ressourcendateien in Natural Development Server-Umgebungen

Standardmäßig werden Natural-Großrechner-Ressourcendateien in Natural Development Server (NDV) -Umgebungen wie NaturalONE oder Natural Studio nicht angezeigt. Für die Analyse der Profiler-Ereignisdaten muss von NaturalONE aus auf die Ressourcendatei zugegriffen werden. Dazu müssen Sie das NDV-Verhalten ändern.

Um Ressourcendateien in einer NDV-Umgebung anzuzeigen:

1. Kopieren Sie den Quellcode des NDV-User Exit NDV-SX03 aus der Natural-System-Library SYSLIB in eine Benutzer-Library.

2. Bearbeiten Sie das Member. Passen Sie den Code folgendermaßen an:

   DISPLAY-RESOURCES := 'Y'   /* Display resources in NaturalONE/Studio

3. Katalogisieren Sie das Member unter dem Namen NDV-UX03.

4. Kopieren Sie es zurück in die System-Library SYSLIB oder in die Library SYSLIBS oder SYSTEM.

Profiler Utility aufrufen und beenden

Dieser Abschnitt beschreibt, wie Sie die Profiler Utility im Batch-Modus aufrufen und beenden.

Um die Profiler Utility aufzurufen:

• Geben Sie das folgende Systemkommando in die primäre Batch-Eingabedatei für Kommandos CMSYNIN ein:

  PROFILER

  Anmerkung
  Nach dem Systemkommando PROFILER erwartet der Profiler eine oder mehrere Zeilen mit Profiler-Schlüsselworteinträgen.

Um die Profiler Utility zu beenden:

• Geben Sie das folgende Profiler-Schlüsselwort in die primäre Batch-Eingabedatei für Kommandos CMSYNIN ein:

  END-PROFILER

  Oder:

  END

  Oder:

  .

Syntax und Schlüsselwörter

Die Profiler Utility im Batch-Modus liest die Profiler-Schlüsselwörter, die die Profil-Erstellung aus der primären Batch-Eingabedatei für Kommandos CMSYNIN steuern. Der Profiler liest die Eingabezeilen, bis er das Schlüsselwort END-PROFILER (oder END oder .) erreicht.

Dieser Abschnitt behandelt die folgenden Themen:

• Profiler Utility-Syntax

• Profiler Utility-Schlüsselwörter

Profiler Utility-Syntax

Die Symbole, die in den in diesem Abschnitt gezeigten Syntaxdiagrammen verwendet werden, werden in der Systemkommando-Syntax in der Systemkommandos-Dokumentation erläutert.

Geben Sie ein Profiler Utility-Kommando mit einem der folgenden Syntaxformate ein:

Oder:

Anmerkungen:

1. Wenn ein Wert mit einem Schlüsselwort verknüpft ist, aber kein Gleichheitszeichen gefunden wird, erwartet der Profiler den Wert in einer separaten Eingabezeile ohne anderes Schlüsselwort (zweites Syntaxformat).
2. Das erste Syntaxformat erwartet die Eingabe im Delimiter-Modus (IM=D).
3. Das zweite Syntaxformat kann verwendet werden, wenn der Profiler mit dem Natural-Profilparameter STACK ausgeführt werden soll oder wenn die Daten im Forms-Modus (IM=F) eingegeben werden.

Es gelten die folgenden Regeln:

• Leerzeilen und Zeilen, die mit einem Stern (*) beginnen, werden ignoriert.

• Alle Zeichen in einer Zeile von /* bis */ oder bis zum Ende der Zeile werden ignoriert.

• Einige Schlüsselwörter haben keinen zugeordneten Wert.

• Leerzeichen können vor oder nach dem Schlüsselwort oder Wert hinzugefügt werden.

• Mehrere Schlüsselwörter in einer Zeile werden durch Kommas getrennt (gilt nur für das erste Syntaxformat).

• Ein Wert kann in Apostrophe ('value') eingeschlossen werden.

• Ein Wert darf kein Komma enthalten.

• Schlüsselwörter und Werte können in Groß- oder Kleinbuchstaben angegeben werden.

• Die maximale Länge der Eingabezeile beträgt 78 Zeichen.

Die Profiler Utility kann mehrmals in einer Natural-Session ausgeführt werden. Zum Beispiel wird sie zuerst mit den Funktionen INIT und START und dann, nach der Ausführung eines Benutzerprogramms, mit der PAUSE-Funktion ausgeführt.

Beispiel:

Das folgende Natural-Batch-Beispiel (auf z/OS) zeigt die ursprüngliche JCL, die das XPROF-Programm in der Library PRFDEMO (Zeilen in normaler Schrift) ausführt, und die Eingabezeilen der Profiler Utility, die zum Profilieren des XPROF-Programms verwendet werden (Zeilen fett gedruckt).

//CMSYNIN  DD  *
PROFILER
FUNCTION=INIT                /* Initialize profiling
  RESOURCE=ON                /* Write to resource
  RESOURCE-NAME='Demo01',REPLACE=YES  /* Resource name
  RESOURCE-LIB=PRFDATA       /* Resource library
FUNCTION=START               /* Start data collection
END-PROFILER                 /* End Profiler input
LOGON PRFDEMO
XPROF
10000
FIN

Das folgende Natural Batch-Beispiel (auf z/OS) zeigt, wie der Profiler mit dem Natural-Profilparameter STACK ausgeführt werden soll.

STACK=(
 PROFILER FUNCTION:INIT:
   RESOURCE:ON:
   RESOURCE-LIB:PRFDATA:
   REPLACE:YES:
 FUNCTION:START:
 END-PROFILER;
 LOGON PRFDEMO
 )

Profiler Utility-Schlüsselwörter

Die wichtigsten Schlüsselwörter, die in der Syntax der Profiler Utility im Batch-Modus verwendet werden, werden in der folgenden Tabelle beschrieben. Alle zusätzlichen (untergeordneten) Schlüsselwörter, die bei einem Hauptschlüsselwort verfügbar sind, werden in den Abschnitten beschrieben, auf die in der Tabelle verwiesen wird. Im Allgemeinen muss ein untergeordneter Schlüsselwortwert dem Hauptschlüsselwortwert folgen, zum Beispiel:

FUNCTION=READ
  PRINT=ON

Ein untergeordnetes Schlüsselwort, das vor dem ersten FUNCTION- oder FILTER-Schlüsselwort angegeben wurde, wird als untergeordnetes Schlüsselwort des ersten FUNCTION- oder FILTER-Schlüsselworts behandelt.

Die folgenden Hauptschlüsselwörter stehen zur Verfügung:

Gesammelte Ereignisse und Daten

Dieser Abschnitt beschreibt die Ereignisse und Daten, die von der Profiler Utility im Batch-Modus verarbeitet werden.

• Ereignisse

• Gesammelte Daten

Ereignisse

Während einer Natural-Session können verschiedene Arten von Ereignissen auftreten (z. B. ein Programmstart), bei denen der Profiler ereignisspezifische Daten in einem Trace-Datensatz sammelt. Jedes Ereignis ist mit einem Ereignistyp verknüpft, d. h. einem Code mit einem oder zwei Buchstaben. Verwandte Ereignistypen werden zu einer Ereignisgruppe zusammengefasst, die durch einen Ein-Buchstaben-Code gekennzeichnet ist.

Folgende Ereignisse, Ereignistypen und Ereignisgruppen stehen zur Verfügung:

Mit jedem gesammelten Ereignis werden ein CPU- und ein Ereigniszeitstempel aufgezeichnet. Im Allgemeinen wird zu Beginn eines Ereignisses ein Zeitstempel genommen. Die Dauer eines Ereignisses entspricht daher der Zeit, die zwischen dem Zeitstempel des Ereignisses und dem Zeitstempel des folgenden Ereignisses vergeht.

Gesammelte Daten

Dieser Abschnitt beschreibt die von der Profiler Utility gesammelten Daten:

Allgemeine Daten

Die folgenden Datenelemente werden bei jedem Ereignis gesammelt:

• Ereigniszähler

• Ereignistyp

• Ereigniszeit in Mikrosekunden

• Session-CPU-Zeit in Mikrosekunden

• Trace-Session-Kennung

• Natural Security-Benutzergruppenkennung

• Natural-Benutzerkennung

• Natural-Anwendungsname

• Programm-Library

• Programmname

• Programmebene

• Copycode-Library

• Copycode-Name

• Statement-Zeilennummer

• Statement-Op-Code

• Coverage Flag (für Natural-Codeabdeckung)

Anmerkungen:

1. Die für die Datensammlung aufgewendete Zeit (Monitor-CPU-Zeit) wird separat gemessen und aus der CPU-Zeit der Session herausgenommen.
2. Die Ereignisse werden gezählt, bevor eine Filterung oder Probenahme (Sampling) durchgeführt wird. Daher erhalten die Ereignisse im Allgemeinen die gleichen Zählergebnisse, unabhängig davon, welche Filterung oder Probenahme verwendet wird.
3. Statement-Ereignisse werden nur gezählt, wenn das Ereignisfilter-Schlüsselwort STATEMENT=COUNT verwendet wird.
4. Monitor Pause-Ereignisse werden nicht gezählt.
5. Natural-Codeabdeckung sammelt nur NS- und PI-Ereignisse
6. Natural-Codeabdeckung sammelt keine Zeitwerte.
7. Für jedes Objekt, auf das zugegriffen wird, und für alle (rekursiv) im Objekt enthaltenen Copycodes wird ein PI-Ereignis gesammelt.

Ereignisspezifische Daten:

Die folgenden Daten werden nur bei folgenden Ereignissen erhoben:

Ereignis	Datenelemente
Session Initialization (Session-Initialisierung)	Keines
Session Termination (Session-Beendigung)	Beendigung-Rückgabecode Natural-Beendigung-Meldungscode NAT99nn Name des Back-End-Programms Monitor-CPU-Zeit im Mikrosekunden
Program Load (Laden eines Programms)	Name des zu ladenden Programms Name der Load Library Aufruftyp
Program Resume (Programm-Wiederaufnahme)	Keines
Program Start/Termination (Programm-Start/Beendigung)	Programmtyp Datenbankkennung der Programm-Library Dateinummer der Programm-Library
Program Information (Programminformationen)	Programmtyp Anzahl der Statements in dem Programm oder im Copycode Erstes Statement Item INCLUDE-Zeilennummer Parent-Copycode-Kennung
Database Call (Datenbankaufruf)	Datenbanktyp Kommandocode Kommandokennung Datenbankkennung DBID Dateinummer Antwortcode (Ereignistyp DA) Fehler-Subcode (Ereignistyp DA) Adabas-Kommandozeit (Ereignistyp DA)
Terminal I/O (Terminal-Ein-/Ausgabe)	Anzahl gesendeter Bytes Anzahl gelesener Bytes Zugeordneter Gesamtspeicher Länge des komprimierten Session-Speichers
External Program Call (externer Programmaufruf)	Name des aufgerufenen Programms Aufrufmodus, z.B. dynamischer oder statischer Modus Programm-Link-Ort Parametertyp, z.B. Referenz oder Wert Rückmeldecode (Ereignistyp CA)
Runtime Error (Laufzeitfehler)	Natural-Systemfehlermeldungscode Externer Abend Code Name des Fehlerbehandlungsprogramms
Natural Statement	Profiling: Keines Natural-Codeabdeckung: Statement Item Identifier (GP Offset)
Start of RPC Request Execution (Beginn der RPC-Anforderungsausführung)	Umgebung (C = Client, S = Server) Name des Subprogramms Adabas-Benutzerkennung (ETID) Status der Konversation Anmelde-Indikator (Y = Anmeldung durchgeführt) Impersonierung-Indikator der RPC-Anforderung (Y = Impersonierung durchgeführt)
Outbound/Inbound RPC Message / RPC Wait for Client (Ausgehende/eingehende RPC-Nachricht / RPC Warten auf Client)	Umgebung (C = Client, S = Server) Transportprotokoll RPC-Funktion Typ der Client-Benutzerkennung Länge der Nachricht RPC-Rückgabecode Externe Konversationskennung Client-Benutzerkennung Serverknoten (Ereignistypen RO und RW) Servername (Ereignistypen RO und RW)
User-Defined Event Benutzerdefiniertes Ereignis	Subtyp des benutzerdefinierten Ereignisses Bis zu 249 Bytes benutzerdefinierte Informationen
Monitor Pause	Art der Monitorpause Mögliche Werte:
	R	Monitorpause angefordert. Dieser Wert wird auch gesetzt, wenn die Sitzung mit der Pause-Option initialisiert wird.
	F	Beginn eines Blocks von herausgefilterten Ereignissen. Blockfilter sind: Library, Programm, Zeile, FNAT, Ereignisanzahl oder Zeitfilter.
	W	Die Trace-Session wartet, weil der Daten-Pool voll ist.

Profilierung initialisieren

Die INIT-Funktion der Profiler Utility initialisiert die Profil-Erstellung. Die INIT-Funktion muss vor einer der Profiler Utility-Funktionen START, PAUSE oder TEXT oder einem Profiler-Filter ausgeführt werden.

Syntax der INIT-Funktion:

Syntax-Beschreibung:

Beispiel für INIT

FUNCTION=INIT           /* Initialize Profiling
  RESOURCE=ON           /* Write to resource file
  RESOURCE-NAME='Test'  /* Resource name
  RESOURCE-LIB=PRFDATA  /* Resource library
  REPLACE=YES           /* Replace resource
  SAMPLING=ON           /* Use sampling
  INTERVAL=100          /* Sampling interval
  CONSOLIDATE=OFF       /* Do not consolidate the data
  TRANSACTION=OFF       /* Do not add transaction identifiers
  WAIT-FULL=60          /* Wait sec if pool full
  WAIT-EMPTY=60         /* Wait sec if pool empty
  CMPRMIN=PRFPARMS      /* CMPRMIN for monitor session
  TRACE-EVENT=ON        /* Trace events
  TRACE-MON=3           /* Trace level monitor session

Initialisierung der Codeabdeckung (Code Coverage)

Die Funktion COVERAGE der Profiler Utility initialisiert die Messung der Natural-Codeabdeckung. Die COVERAGE-Funktion muss vor einer der Profiler Utility-Funktionen START, PAUSE oder TEXT oder einem Profiler-Filter ausgeführt werden.

Syntax von COVERAGE:

Syntax-Beschreibung:

Beispiel für COVERAGE

FUNCTION=COVERAGE       /* Initialize code coverage
  RESOURCE=ON           /* Write to resource file
  RESOURCE-NAME='Test'  /* Resource name
  RESOURCE-LIB=COVDATA  /* Resource library
  REPLACE=YES           /* Replace resource
  WAIT-FULL=60          /* Wait sec if pool full
  WAIT-EMPTY=60         /* Wait sec if pool empty
  CMPRMIN=PRFPARMS      /* CMPRMIN for monitor session
  TRACE-EVENT=ON        /* Trace events
  TRACE-MON=3           /* Trace level of monitor session
  TRACE-COVERAGE=ON     /* Trace coverage data

Datensammlung starten und anhalten

Der Profiler muss initialisiert werden, bevor die Datensammlung gestartet oder angehalten werden kann. Da die Datensammlung nach der Initialisierung angehalten wird, muss sie in irgendeiner Weise gestartet werden, damit Ereignisdaten aufgezeichnet werden.

Sie können die Datensammlung mittels einer der folgenden Methoden starten und anhalten:

• Profiler Utility-Funktionen benutzen

• Profiler Utility-Programme benutzen

• Anwendungsprogrammierschnittstelle USR8210N benutzen

Profiler Utility-Funktionen benutzen

Die Profiler Utility-Funktionen START und PAUSE werden verwendet, um die Datensammlung zu starten und anzuhalten. Es gilt die folgende Syntax:

Syntax-Beschreibung:

Profiler Utility-Programme benutzen

Die folgenden Natural-Programme stehen in der System-Library SYSPRFLR bereit, um Profiler Utility-Funktionen auszuführen:

Um Profiler Utility-Programme zu benutzen:

• Melden Sie sich bei der Library SYSPRFLR an oder kopieren Sie die Programme in die Library SYSTEM, in die entsprechende Steplib-Library oder in die erforderliche Library.

  Wenn PRFFCT verwendet wird, muss auch die Anwendungsprogrammierschnittstelle USR8210N kopiert werden (siehe folgenden Abschnitt).

  Falls PRFFCT in einer Client/Server-Umgebung verwendet wird, kopieren Sie PRFFCT in die Client-Library und USR8210N in die Server-Library.

  Anmerkung
  PRFFCT erwartet als Eingabewert START, PAUSE oder STATE, um die entsprechende Funktion auszuführen.

Um die Datensammlung zu starten:

• Führen Sie das folgende Programm aus:

  PRFSTART

  Oder:

  PRFFCT
  START

Um die Datensammlung anzuhalten:

• Führen Sie das folgende Programm aus:

  PRFPAUSE

  Oder:

  PRFFCT
  PAUSE

Um den aktuellen Status der Datensammlung abzufragen:

• Führen Sie das folgende Programm aus:

  PRFSTATE

  Oder:

  PRFFCT
  STATE

Anwendungsprogrammierschnittstelle USR8210N benutzen

Die Datensammlung kann von der profilierten Natural-Anwendung aus gestartet und angehalten werden, indem die Anwendungsprogrammierschnittstelle (API) USR8210N aufgerufen wird. Die API kann auch verwendet werden, um den aktuellen Status des Überwachungsprozesses zu ermitteln. Die API wird in der Library SYSEXT ausgeliefert. Weitere Informationen siehe SYSEXT Utility.

Um die API zu benutzen:

• Kopieren Sie das Subprogramm USR8210N in die Library SYSTEM, in die entsprechende Steplib-Library oder in die gewünschte Library.

  Anmerkung
  Die API USR8210N erwartet als erster Parameter den Wert START, PAUSE oder STATE, um die entsprechende Funktion auszuführen. Die Parameterwerte können in Groß- oder Kleinbuchstaben angegeben werden. Bei der Rückkehr enthält P-RETURN den Rückgabecode und P-MESSAGE die Erfolgs- oder Fehlermeldung.

Um die Datensammlung zu starten:

• Benutzen Sie die API mit dem CALLNAT-Statement:

  CALLNAT 'USR8210N' 'START' P-RETURN P-MESSAGE /* Start Profiler

Um die Datensammlung anzuhalten:

• Benutzen Sie die API mit dem CALLNAT-Statement:

  CALLNAT 'USR8210N' 'PAUSE' P-RETURN P-MESSAGE /* Pause Profiler

Um den aktuellen Status der Datensammlung abzufragen:

• Benutzen Sie die API mit dem CALLNAT-Statement:

  CALLNAT 'USR8210N' 'STATE' P-RETURN P-MESSAGE /* Get Profiler state

  Der Status ist im Feld P-RETURN codiert:

  P-RETURN	Beschreibung
  0	Die Datensammlung mit dem Natural Profiler ist gestartet.
  1	Die Datensammlung mit dem Natural Profiler ist angehalten.

Filter zur Begrenzung der gesammelten Daten benutzen

Filter spielen eine wichtige Rolle bei der Reduzierung der Menge der gesammelten Daten. Folgende Filter stehen zur Verfügung:

• Ereignisfilter (Event Filter)

• Programmfilter

• Zählfilter

• Zeitfilter

Ereignisfilter (Event Filter)

Der Profiler-Ereignisfilter gibt an, welche Ereignisse gesammelt werden. Darüber hinaus bestimmt es, ob Ereignisdaten aufgezeichnet werden, während Natural-Systemprogramme ausgeführt werden.

Syntax des Ereignisfilters:

Syntax-Beschreibung:

EVENT=DB DA PL PS PT PR IB IA E CB CA U RS RI RO

Standardfilterwert für die Profil-Erstellung

Standardmäßig (wenn der Ereignisfilter nicht angegeben ist) werden alle Ereignisse außer Natural-Statement-Ereignissen gesammelt und Ereignisdaten von Natural-Systemprogrammen werden nicht aufgezeichnet:

FILTER=EVENT            /* Set event filter
  EVENT=ALL             /* All events
  STATEMENT=OFF         /* Do not collect statements
  FNAT=OFF              /* No FNAT

Standardfilterwert für Codeabdeckung

Standardmäßig (wenn der Ereignisfilter nicht angegeben ist) werden nur Programmstart- und Natural-Statement-Ereignisse gesammelt. Ereignisdaten von Natural-Systemprogrammen werden nicht aufgezeichnet:

FILTER=EVENT            /* Set event filter
  EVENT=PS              /* Program start only
  STATEMENT=ON          /* Collect statements
  FNAT=OFF              /* No FNAT

Die Codeabdeckung funktioniert nicht korrekt, wenn Programmstart- oder Natural-Statement-Ereignisse nicht gesammelt werden. Wenn andere Ereignisse überwacht werden, werden sie im Trace angezeigt, aber von der Codeabdeckung ignoriert.

Beispiel für einen Ereignisfilter

FILTER=EVENT            /* Set event filter
  EVENT=D PS PR         /* Database and program start/resume events
  STATEMENT=ON          /* Collect statements (no count)
  FNAT=OFF              /* No FNAT

Programmfilter

Der Profiler-Programmfilter gibt die Libraries, Programme (Natural-Objekte) und Programmzeilen an, für die Ereignisdaten gesammelt werden. Standardmäßig (wenn der Programmfilter nicht angegeben ist) werden die Daten aller Libraries, Programme und Zeilen gesammelt.

Syntax des Programfilters:

Syntax-Beschreibung:

Beispiel für einen Programmfilter:

Das folgende Beispiel überwacht die Zeilen 0500 bis 2000 in allen Natural-Objekten, die in der Library PRFDEMO mit X beginnen.

FILTER=PROGRAM            /* Set program filter
  LIBRARY=PRFDEMO         /* Monitored library
  PROGRAM=X*              /* Monitored program
  LINE-FROM=500           /* Monitor from line 0500
  LINE-TO=2000            /* Monitor to line 2000

Zählfilter

Der Profiler-Zählfilter (Count Filter) gibt die Ereigniszähler an, für die Daten gesammelt werden. Standardmäßig (wenn der Zählfilter nicht angegeben ist) werden Daten für jede Ereignisanzahl gesammelt.

Wenn der Ereignisfilter STATEMENT=ON gesetzt ist, kann sich der Zählfilter nur auf Nicht-Statement-Ereignisse beziehen, da Statement-Ereignisse keine eindeutige Anzahl erhalten. Die Nicht-Statement-Ereignisse haben die gleiche Anzahl wie bei STATEMENT=OFF und in beiden Fällen kann der gleiche Zählfilter verwendet werden.

Syntax des Zählfilters:

Syntax-Beschreibung:

Beispiel für einen Zählfilter

Eine Profil-Erstellung mit STATEMENT=OFF hat gezeigt, dass zwischen den Ereignissen viel CPU-Zeit mit den Zählern 1200 bis 1400 verbracht wurde. Jetzt soll dieser Bereich, einschließlich der Statements, detaillierter analysiert werden. Mit STATEMENT=COUNT würden auch die Statements gezählt und die Ereignisse würden andere Zählerwerte erhalten. Aber mit STATEMENT=ON werden die Statements nicht gezählt und die Zählerwerte können verwendet werden, um die Datensammlung einzuschränken.

FILTER=COUNT            /* Set count filter
  FROM=1200             /* Monitor from event count 1200
  TO=1400               /* Monitor to event count 1400

Zeitfilter

Der Profiler-Zeitfilter gibt die CPU-Zeiten (Einheit: 1/100 Sekunden) an, für die Daten gesammelt werden. Standardmäßig (wenn der Zeitfilter nicht angegeben ist) werden Daten für jede CPU-Zeit gesammelt.

Syntax des Zeitfilters:

Syntax-Beschreibung:

Beispiel für einen Zählfilter:

In dem folgenden Beispiel werden alle Ereignisse überwacht, die nach einer Sekunde für eine Dauer von zwei Sekunden auftreten:

FILTER=TIME            /* Set time filter
  FROM=100             /* Monitor from CPU second 1.00
  TO=300               /* Monitor to CPU second 3.00

Stichprobennahme (Sampling) aktivieren

Bei der Sampling-Methode wird ein statistischer Ansatz verwendet, bei dem Daten durch Stichprobennahme gesammelt werden. Das Sampling reduziert die Menge der in die Ressourcendatei geschriebenen Daten erheblich und behält annähernd die gleichen CPU-Zeiten bei wie ohne Sampling.

Die Stichprobennahme steht bei der Profil-Erstellung (Profiling), aber nicht bei der Messung der Codeabdeckung (Code Coverage) zur Verfügung.

Allgemeine Informationen zur Stichprobennahme finden Sie unter Stichprobentechnik (Natural Profiler Sampling) im Kapitel Grundlegendes Konzept der Profiler Utility.

Um das Sampling zu aktivieren:

• Geben Sie die folgenden untergeordneten Schlüsselwörter ein, die der INIT-Funktion der Profiler Utility zugeordnet sind:

  SAMPLING=ON
  INTERVAL=nnn

  Dabei ist nnn das Stichprobenintervall in Mikrosekunden ist.

  Anmerkung
  Standardmäßig (wenn SAMPLING nicht angegeben ist) werden keine Stichproben der Daten genommen. Wenn SAMPLING=ON angegeben ist, aber kein INTERVAL, beträgt das Standard-Stichprobenintervall 100 Mikrosekunden.

Benutzerdefinierte Ereignisse schreiben

Ein benutzerdefiniertes Ereignis kann aus einem Natural-Programm mithilfe des folgenden Natural-Statement generiert werden:

CALL 'CMRDC' 'U' USER-DATA

Das erste Zeichen der USER-DATA wird als Subtyp des benutzerdefinierten Ereignisses behandelt. Die restlichen Zeichen sind der Text des benutzerdefinierten Ereignisses. Weitere Informationen finden Sie unter Benutzerdefinierte Ereignisse in der SYSRDC Utility-Dokumentation.

Anmerkungen:

1. Der Natural Profiler im Batch-Modus bietet eine Funktion, mit der Sie benutzerdefinierte Ereignisse aus dem JCL-Eingabestrom generieren können. Diese benutzerdefinierten Ereignisse werden immer unabhängig von den aktuellen Filtereinstellungen aufgezeichnet. Wenn die Profil-Erstellung angehalten wird, aktiviert die Profiler Utility die Profil-Erstellung, bevor sie das benutzerdefinierte Ereignis schreibt, und deaktiviert sie anschließend. Wenn die Probenahme aktiv ist, kann es vorkommen, dass ein benutzerdefiniertes Ereignis herausgefiltert wird.
2. Der Profiler muss initialisiert werden, bevor ein benutzerdefiniertes Ereignis geschrieben werden kann.

Die Funktion FUNCTION=TEXT der Profiler Utility wird verwendet, um benutzerdefinierte Ereignisse zu schreiben. Es gilt die folgende Syntax:

Syntax-Beschreibung:

Verwenden Sie die folgende Ereignisfiltereinstellung, wenn Sie nur die benutzerdefinierten Ereignisse überwachen möchten, die mit der TEXT-Funktion geschrieben wurden. Zusätzlich zu den TEXT-Funktionseinträgen werden auch die Session- und Pausenereignisse überwacht. Alle anderen Ereignisse, einschließlich benutzerdefinierter Ereignisse, die durch Aufrufe von CMRDC geschrieben werden, werden herausgefiltert.

* Monitor only TEXT function entries
FILTER=EVENT/* Set event filter
  EVENT=                /* No events
  STATEMENT=OFF         /* No statements
  FNAT=OFF              /* No FNAT

Beispiel für ein benutzerdefiniertes Ereignis

Das folgende Beispiel schreibt ein benutzerdefiniertes Ereignis mit dem Subtyp J und dem Text Start profiling in das Profiler-Ereignis-Trace.

FUNCTION=TEXT            /* Write a user-defined event
  TEXT='Start profiling' /* User-defined event text
  TYPE='J'               /* User-defined event subtype

Monitor-Session CMPRMIN

Standardmäßig verwendet die Profiler-Monitor-Session die gleichen dynamischen Natural-Parameter wie die Trace-Sitzung, die mit dem CMPRMIN-Eingabe-Dataset angegeben wurde. Ausnahme: Der Profilparameter RDCSIZE (Puffergröße für den Natural Data Collector) ist für die Monitor-Session auf Null (0) gesetzt. Mit dem CMPRMIN-Schlüsselwort der Profiler Utility-Funktion INIT oder COVERAGE kann ein separater dynamischer Parametereingabe-Dataset für die Profiler-Monitor-Session definiert werden. Wenn Sie den separaten Eingabe-Dataset für dynamische Parameter verwenden, beachten Sie Folgendes:

• Geben Sie für die Monitor-Session nur die Natural-Parameter an, die erforderlich sind. Geben Sie keine Parameter an, die für die Anwendungsausführung erforderlich sind (z. B. RPC).

• Geben Sie die Parameter RDCSIZE und RDCEXIT (User Exits für den Natural Data Collector) nur für die Trace-Session an. Die Angabe dieser Parameter für die Monitor-Session führt zu unnötigen Exit-Aufrufen und einer schlechteren Performance.

• Geben Sie den Parameter PDPSIZE (Profiler-Daten-Pool-Größe) nur für die Monitor-Session an. Jede Spezifikation im Eingabe-Dataset für dynamische Parameter der Trace-Session wird ignoriert.

Wenn die standardmäßige Einstellung des Natural-Profilparameters ETID (Adabas-Benutzerkennung) verwendet wird, kann es vorkommen, dass der folgende Fehler von der Profiler-Monitor-Session empfangen wird:

NAT3048 Error during Open processing. DB/Subcode nn/8 - ETID=job-name.. (Fehler während der Open-Kommandoverarbeitung).

Verwenden Sie in diesem Fall die folgenden Parameter für CMPRMIN:

ETID=' ',DBCLOSE=ON

Alternativ können Sie einen ETID-Wert verwenden, der sich vom Jobnamen im separaten dynamischen Parametereingabe-Dataset für die Profiler-Monitor-Session unterscheidet.

Um einen dynamischen Parametereingabe-Dataset für die Profiler-Monitor-Session zu definieren:

• Geben Sie das folgende untergeordnete Schlüsselwort ein, das der Profiler Utility-Funktion INIT oder COVERAGE zugeordnet ist:

  CMPRMIN=data-set

  Dabei ist data-set der Name des dynamischen Parameter-Eingabe-Dataset für die Profiler-Monitor-Session.

Beispiel für z/OS:

//CMSYNIN  DD  *
PROFILER
FUNCTION=INIT             /* Initialize profiling
  CMPRMIN=PRFPARMS        /* Monitor session parameter
  ...
/*
//* Trace Session Parameters
//CMPRMIN  DD   *
RDCSIZE=2,RDCEXIT=NATRDC1,...
/*
//* Monitor Session Parameters
//PRFPARMS DD   *
ETID=PROFILER,PDPSIZE=10000,...
/*

Monitor-Session CMSYNIN

Im Allgemeinen benötigt die Profiler-Monitor-Session keinen primären Kommandoeingabe-Dataset. Mit dem CMSYNIN-Schlüsselwort der Profiler Utility-Funktion INIT oder COVERAGE kann ein separater primärer Kommandoeingabe-Dataset für die Profiler-Monitor-Session definiert werden. Dies ist erforderlich, wenn Ihre Anwendung unter der Kontrolle von Natural Security läuft und Sie keine automatische Anmeldung wünschen, d.h. der Natural-Profilparameter AUTO (Automatische Anmeldung) ist auf OFF gesetzt. Geben Sie die gewünschten Anmeldeeinstellungen im primären Kommandoeingabe-Dataset für die Profiler-Monitor-Session an, gefolgt vom Profiler-Kommando, das die Profiler-Monitor-Session startet.

Geben Sie für das Profiling Folgendes an:

library-name,user-id,password
PROFILER MONITOR

Geben Sie für die Codeabdeckung Folgendes an:

library-name,user-id,password
PROFILER COVMON

Um einen primären Kommandoeingabe-Dataset für die Profiler-Monitor-Session zu definieren:

• Geben Sie das folgende untergeordnete Schlüsselwort ein, das der Profiler Utility-Funktion INIT oder COVERAGE zugeordnet ist:

  CMSYNIN=data-set

  Dabei ist data-set der Name des primären Kommandoeingabe-Parameter-Dataset für die Profiler-Monitor-Session.

Beispiel für z/OS (mit AUTO=OFF gesetzt):

//CMSYNIN  DD  *
library-name,user-id,password
PROFILER
FUNCTION=INIT             /* Initialize profiling
  CMSYNIN=PRFSYNIN        /* Monitor session input data
  ...
/*
//* Monitor Session Input Data
//PRFSYNIN DD   *
library-name,user-id,password
PROFILER MONITOR
/*

Batch-Natural RPC-Server profilieren

Die Profil-Erstellung oder die Messung der Codeabdeckung eines Batch-Natural RPC-Servers erfordert, dass das Systemkommando PROFILER und die Profiler-Eingabedaten mit dem Natural-Profilparameter STACK im RPC-Server-Job eingegeben werden. Die Profiler-Eingabe muss im zweiten Syntaxformat erfolgen (ohne Gleichheitszeichen und Kommas). Siehe auch Profiler Utility-Syntax in Syntax und Schlüsselwörter.

Um die Profil-Erstellung eines Batch Natural RPC-Servers zu starten:

• Geben Sie das folgende Schlüsselwort ein, bevor die Profiler-Funktion INIT oder COVERAGE ausgeführt wird:

  RPC

Das Schlüsselwort RPC zeigt dem Profiler an, dass ein Natural-RPC-Server überwacht wird. Der Profiler überschreibt das Schlüsselwort WAIT-EMPTY der Initialisierung mit dem Wert Null (0), so dass die Profil-Erstellung immer fortgesetzt wird, wenn der Profiler-Daten-Pool leer ist und die Trace-Session noch aktiv ist.

Es wird empfohlen, einen separaten dynamischen Parametereingabe-Dataset (Monitor-Session CMPRMIN) für die Profiler-Monitor-Session zu verwenden, wenn Sie einen Batch Natural RPC-Server profilieren. Geben Sie den RPC-Parameter in diesem Dataset nicht an. Siehe Monitor-Session CMPRMIN.

Die Ereignisdaten des Batch Natural RPC-Servers werden in eine Profiler-Ressourcendatei geschrieben. Der Name und die Library der Ressourcendatei können mit Profiler-Schlüsselwörtern angegeben werden (siehe Profilierung initialisieren). Wir empfehlen Ihnen, den Natural RPC-Server zu stoppen, bevor der Profiler die Ressourcendatei weiterverarbeitet.

Wenn Sie ein Profil eines Natural-RPC-Servers erstellen, können Sie die Datensammlung mit den für die Profiler Utility bereitgestellten Programmen starten und anhalten.

Um die Profiler-Datensammlung in einer Client/Server-Umgebung zu starten und anzuhalten:

1. Kopieren Sie das Programm PRFFCT aus der System-Library SYSPRFLR in die Client-Library und die Anwendungsprogrammierschnittstelle USR8210N aus der System-Library SYSEXT in die Server-Library.

2. Führen Sie das Programm PRFFCT in der Client-Library aus.

   PRFFCT erwartet als Eingabe den Wert START oder PAUSE, um die entsprechende Funktion auszuführen. Wenn Sie den Wert STATE eingeben, wird der aktuelle Status der Datensammlung angezeigt.

   Weitere Informationen siehe Datensammlung starten und anhalten.

Beispiel für Natural RPC Batch-Profilierung

Das folgende Beispiel für z/OS zeigt die Profiler-Eingabedaten für einen Batch Natural RPC-Server, der mit dem Natural-Profilparameter STACK angegeben wurde:

STACK=(
PROFILER RPC:
TRACE:3:
FUNCTION:INIT:
  TRACE-EVENT:OFF:
  TRACE-MON:3:
  CMPRMIN:CMPRMINX:
  RESOURCE:ON:
  RESOURCE-NAME:RPCTEST:
  RESOURCE-LIB:PRFDATA:
  REPLACE:YES:
FILTER:EVENT:
  EVENT:ALL:
  STATEMENT:ON:
  FNAT:OFF:
END-PROFILER;
LOGON PRFDEMO
)

Profil-Erstellung einer Großrechner-Session aus Natural Studio

Sie können die Profiler Utility im Batch-Modus benutzen, um ein Profil einer Mainframe-Anwendung zu erstellen oder die Codeabdeckung für eine Großrechner-Anwendung auszuführen, die remote von Natural Studio auf einem Natural Development Server ausgeführt wird.

Dazu müssen Sie das Systemkommando PROFILER und die PROFILER-Eingabedaten mit dem dynamischen Natural-Profilparameter STACK angeben, wenn Sie Ihre Remote-Großrechner-Umgebung mappen. Die Profiler-Eingabe muss im zweiten Syntaxformat eingegeben werden (ohne Gleichheitszeichen und Kommas). Siehe auch Profiler Utility-Syntax in Syntax und Schlüsselwörter.

Sie können das Profiler-Schlüsselwort INCLUDE verwenden, um die Profiler-Eingabe aus einem Natural-Text-Objekt zu lesen und so die mit dem STACK-Parameter eingegebene Datenmenge zu reduzieren. Ein Beispiel finden Sie im Textobjekt XNDV, das in der System-Library SYSPRFLR ausgeliefert wird. In diesem Beispiel wird die Profil-Erstellung initialisiert und sofort die Überwachung gestartet.

Der Profiler überschreibt automatisch das Schlüsselwort WAIT-EMPTY der Initialisierung mit dem Wert Null (0), so dass die Profil-Erstellung immer fortgesetzt wird, wenn der Profiler-Daten-Pool leer ist und die Trace-Session noch aktiv ist.

Die Ereignisdaten der Natural Studio-Großrechner-Session werden in eine Profiler-Ressourcendatei geschrieben. Der Name und die Library der Ressourcendatei können mit Profiler-Schlüsselwörtern angegeben werden (siehe Profilierung initialisieren oder Initialisierung der Codeabdeckung (Code Coverage)). Wir empfehlen Ihnen, die Großrechner-Sitzung zu trennen, bevor Sie die Ressourcendatei auswerten.

Wenn Sie ein Profil einer Natural Studio-Großrechner-Sitzung erstellen, können Sie die Datensammlung mit den für die Profiler Utility mitgelieferten Programmen starten und anhalten (siehe entsprechenden Abschnitt).

Um die Profiler-Datenerfassung in einer Natural Studio-Großrechner-Sitzung zu starten oder anzuhalten:

1. Melden Sie sich bei der Library SYSPRFLR an.

2. Führen Sie das Programm PRFSTART aus, um die Sammlung zu starten.

3. Führen Sie das Programm PRFPAUSE aus, um die Sammlung anzuhalten.

Regeln und Einschränkungen

Die folgenden Regeln und Einschränkungen gelten für die Profil-Erstellung einer Großrechner-Session aus Natural Studio:

• Die Profil-Erstellung mit der Profiler Utility im Batch-Modus funktioniert nicht, wenn Programme remote von NaturalONE ausgeführt werden. Verwenden Sie den NaturalONE Profiler, wenn Sie Großrechner-Programme profilieren möchten, die in einer NaturalONE-Umgebung ausgeführt werden.

• Die Profil-Erstellung einer Natural Studio-Großrechner-Session mit der Profiler Utility im Batch-Modus funktioniert nicht, wenn der Natural Development Server einen CICS-Adapter verwendet.

• Wenn die Profil-Erstellung mit dem STACK-Parameter gestartet wird, verwenden Sie die Profiler-Einstellung TRACE=0.

• Das Monitor-Tracing (TRACE-MONITOR) der Profiler-Session wird in die Natural Development Server-Ausgabe geschrieben.

Beispiel für STACK für Mainframe Großrechner-Profiling

Das folgende Beispiel enthält eine STACK-Parameterangabe für eine Profiler-Dateneingabe, die dynamisch beim Mappen auf eine Remote-Großrechner-Umgebung von Natural Studio gesetzt wird:

STACK=(PROFILER RESOURCE-LIB:PRFDATA:INCLUDE:XNDV)

Die Ressource wird in die Library PRFDATA geschrieben.

Ereignisdaten konsolidieren

Mit der Profiler Utility-Funktion CONSOLIDATE können Sie Ereignisdaten konsolidieren.

Beachten Sie, dass die Natural Profiler Rich GUI-Schnittstelle ebenfalls eine Funktion zur Konsolidierung von Profiler-Ereignisdaten bietet.

Allgemeine Informationen zur Datenkonsolidierung finden Sie unter Datenkonsolidierung im Kapitel Grundlegendes Konzept der Profiler Utility.

Syntax von CONSOLIDATE:

Syntax-Beschreibung:

Beispiel für eine Konsolidierung

Im folgenden Beispiel wird die Profiler-Ressource Test.nprf in der Library PRFDATA konsolidiert und die konsolidierten Daten werden in die Profiler-Ressource Test.nprc geschrieben. E/A- und Natural-RPC-Client-Zeit sind in den konsolidierten Daten enthalten.

Darüber hinaus werden die konsolidierten Daten im CSV-Format (semikolongetrennte Werte) in Arbeitsdatei 7 geschrieben.

Die Ereignis- und Konsolidierungs-Traces sind ausgeschaltet.

FUNCTION=CONSOLIDATE    /* Consolidate Profiler data
  RESOURCE=ON           /* Write to resource
  RESOURCE-NAME='Test'  /* Resource name
  RESOURCE-LIB=PRFDATA  /* Resource library
  REPLACE=YES           /* Replace resource
  TRANSACTION=OFF       /* Do not add transaction identifiers
  IO-TIME=ON            /* Include I/O and RPC client times
  EXPORT=ON             /* Write to Work File 7
  FORMAT=S              /* CSV format with semicolon separator
  TRACE-EVENT=OFF       /* No event trace
  TRACE-CONSOLIDATE=OFF /* No consolidation trace

Ereignisdaten auswerten

Wenn das Profil einer Natural-Anwendung erstellt wird, schreibt die Natural Profiler Utility die Ereignisdaten in eine NPRF-Ressourcendatei. Konsolidierte Daten werden in einer NPRC-Ressourcendatei und Abdeckungsdaten in einer NCVF-Ressourcendatei gespeichert. Die READ-Funktion der Profiler Utility liest und wertet die Profiler-Ressourcendaten aus und schreibt die Ergebnisse in die Standardausgabe oder in eine Natural-Arbeitsdatei. Die durchgeführten Auswertungen hängen, wie in der folgenden Tabelle beschrieben, vom Typ der gelesenen Ressourcendatei ab:

Dieser Abschnitt behandelt die folgenden Themen:

• Lesefunktion (READ) der Profiler Utility

• Beispiel für READ

• Ereignis-Trace

• Konsolidierungs-Trace

• Programm-Trace

• Programmzusammenfassung

• Zeilenzusammenfassung

• Transaktionszusammenfassung

• Programmabdeckung

• Statement-Abdeckung

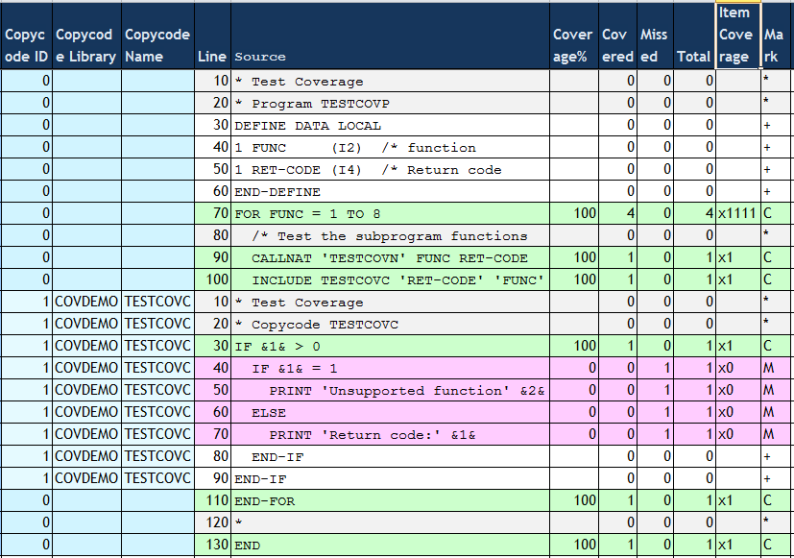

• Microsoft Excel-Vorlage zur Visualisierung der Abdeckungsergebnisse benutzen

• Statistiken

Lesefunktion (READ) der Profiler Utility

Die READ-Funktion der Profiler Utility liest und wertet die Ressourcendaten aus.

Syntax von READ:

Syntax-Beschreibung:

Beispiel für READ

Das folgende Beispiel liest die Natural Profiler-Ressource Test.nprf in der Library PRFDATA und schreibt das Ereignis-Trace, das Programm-Trace und die Profiler-Statistiken in die Standardausgabe und in die Arbeitsdatei 7 im Textformat.

FUNCTION=READ           /* Read Profiler Data
  RESOURCE-NAME='Test'  /* Resource name
  RESOURCE-LIB=PRFDATA  /* Resource library
  RESOURCE-TYPE=NPRF    /* Use resource type NPRF
  EVENT=ON              /* Print event trace
  PROGRAM=ON            /* Print program trace
  STATISTICS=ON         /* Print statistics
  PRINT=ON              /* Write to standard output
  EXPORT=ON             /* Write to Work File 7
  FORMAT=TEXT           /* Export in text format

Ereignis-Trace

Wenn EVENT=ON für eine NPRF-Ressourcendatei angegeben wird, wird das Profiler-Ereignis-Trace generiert.

Das Ereignis-Trace zeigt die Daten jedes Natural-Ereignisses, das während der Ausführung der Anwendung aufgetreten ist. Das Trace kann referenziert werden, wenn detaillierte Informationen zu einem Ereignis erforderlich sind. Wenn beispielsweise während der Anwendungsausführung ein Natural-Fehler aufgetreten ist, zeigt das Ereignis-Trace die entsprechende Fehlernummer und Meldung an.

Wenn das Ereignis-Trace in die Standardausgabe (PRINT=ON) geschrieben oder im Textformat exportiert wird (EXPORT=ON, FORMAT=TEXT), ähnelt sie dem Ereignis-Trace, das von der Profiler-Monitor-Session geschrieben wurde, während die Anwendung profiliert wurde (siehe Ereignis-Trace). Wenn die Daten im CSV-Format (kommagetrennte Werte) exportiert werden, enthalten sie alle vom Profiler bereitgestellten Datenfelder (siehe Gesammelte Daten).

Beispiel für ein Ereignis-Trace

Das folgende Beispiel zeigt einen Auszug aus einem Ereignis-Trace:

Natural Profiler Event Trace ---------------------------- Count Time CPU-Time (ms) Ev Lev Library Program Line CC-Lib CC-Name Statement Local-Data 0 10:20:58.219911 63.318 MP 003 SYSPRFD PRBINIT 8350 Call Monitor pause requested 102 10:20:58.277586 76.106 PL 000 0000 Execute SYSEDMD/MENU 103 10:20:58.277591 76.139 PS 001 SYSEDMD MENU 0000 PgmStart 00010/02430 Type: P 103 10:20:58.277594 76.151 NS 001 SYSEDMD MENU 0250 Compute Assign/Compute/Move 103 10:20:58.277596 76.155 NS 001 SYSEDMD MENU 0270 Fetch Fetch 104 10:20:58.277598 76.169 DB 001 SYSEDMD MENU 0270 Fetch 00010/02430 S1 ...

Erläuterungen:

• Die Spalte Count zeigt die Nummer des Ereignisses an. Monitor Pause (MP)-Ereignisse und Natural Statement (NS)-Ereignisse werden nicht gezählt und erhalten die Nummer des vorherigen Ereignisses.

• Die Spalten Time und CPU-Time zeigen die Ereigniszeit bzw. den CPU-Zeitstempel der Ereignisausführung an.

• Das Ereignis mit der Nummer 104 ist ein Database Before (DB)-Ereignis, das durch ein Adabas S1-Kommando verursacht wird, das für die Datei 00010/02430 ausgegeben wurde und durch ein FETCH-Statement in der Zeile 0270 des Natural-Objekts MENU ausgelöst wurde.

Weitere Erläuterungen zu den Trace-Spalten und Ereignistypen finden Sie in den Abschnitten Event-Trace und Gesammelte Ereignisse und Daten.

Konsolidierungs-Trace

Wenn EVENT=ON für eine NPRC-Ressourcendatei angegeben wird, wird das Natural Profiler-Konsolidierungs-Trace generiert. Das Konsolidierungs-Trace wird auch generiert, wenn CONSOLIDATE=ON und TRACE-CONSOLIDATE=ON für die INIT-Funktion der Profiler Utility gesetzt sind oder wenn TRACE-CONSOLIDATE=ON für die Profiler Utility-Funktion CONSOLIDATE gesetzt ist.

Das Konsolidierungs-Trace zeigt allgemeine Ereignisdaten, zusammengefasste Werte der verstrichenen (elapsed) Zeit und CPU-Zeit sowie die Trefferanzahl des konsolidierten Datensatzes. Wenn zwei Trace-Einträge die gleichen allgemeinen Ereignisdaten zeigen, haben sie unterschiedliche ereignisspezifische Daten, die nicht im Konsolidierungs-Trage angezeigt werden.

Die konsolidierten Datensätze dienen als Grundlage für weitere Auswertungen wie die NaturalONE-Hot Spots oder die Datenauswertung und Programmanalyse der Profiler Rich GUI-Schnittstelle. Das Konsolidierungs-Trace kann verwendet werden, um die konsolidierten Daten zu validieren.

Wenn das Konsolidierungs-Trace in die Standardausgabe (PRINT=ON) geschrieben wird, ähnelt es dem Konsolidierungs-Trace, das von der Profiler-Datenkonsolidierung geschrieben wurde (siehe Ereignisdaten konsolidieren). Wenn die Daten exportiert werden, enthalten sie alle vom Profiler bereitgestellten konsolidierten Datenfelder.

Beispiel für ein Konsolidierungs-Trace:

Das folgende Beispiel zeigt einen Auszug aus einem Konsolidierungs-Trace:

Natural Profiler Consolidation Trace ------------------------------------ Count Transact Ev User Lev Library Program Line CC-Lib CC-Name Statement Hit-Count Elapsed(ms) CPU(ms) 1 DA PRFO82D 000 0000 1 75.692 0.870 2 DA PRFO82D 000 0000 1 0.002 0.004 3 DA PRFO82D 000 0000 1 0.006 0.025 4 NS PRFO82D 006 SYSLIBS A82CLS 0010 SYSAOSSU C-COPYRT Reset 43 0.043 0.118 5 NS PRFO82D 006 SYSTEM NOMSTCS 4360 End 1 0.000 0.003 6 PL PRFO82D 006 SYSTEM NOMSTCS 0970 Callnat 1 0.008 0.058 7 PL PRFO82D 006 SYSTEM NOMSTCS 1020 Perform 1 0.004 0.017 ...

Erläuterungen:

• Die Spalte Count zeigt die Nummer des konsolidierten Datensatzes.

• Die Spalte Transact zeigt die Transaktionskennung.

  Die Transaktionskennung beginnt mit 1 und wird mit jedem IA- (nach Terminal-E/A) oder RI-Ereignis (eingehende RPC-Nachricht) erhöht. Transaktionskennungen sind nur verfügbar, wenn die Daten mit der Option TRANSACTION=ON konsolidiert werden.

• Der konsolidierte Datensatz 4 zeigt, dass die RESET-Anweisung in der Zeile 0010 des Copycode C-COPYRT (im Natural-Objekt A82CLS enthalten) 43 Mal ausgeführt wurde und eine verstrichene (elapsed) Gesamtzeit von 0,043 Millisekunden (ms) und eine Gesamt-CPU-Zeit von 0,118 ms verbrauchte.

• Die Anwendung lief auf einer z/OS-Maschine mit zIIP (IBM System z Integrated Information Processor). Unter dieser Bedingung kann die CPU-Zeit höher sein als die verstrichene (elapsed) Zeit.

Weitere Erläuterungen zu den Trace-Spalten und Ereignistypen finden Sie in den Abschnitten Event-Trace und Gesammelte Ereignisse und Daten.

Programm-Trace

Wenn PROGRAM=ON für eine NPRF-Ressourcendatei angegeben wird, wird das Profiler-Programm-Trace erstellt. Das Programm-Trace zeigt den Programmfluss der profilierten Anwendung. Im Allgemeinen zeigt der Programmablauf ausschließlich Programm- und Session-Ereignisse an (eine Liste möglicher Ereignistypen finden Sie unter Gesammelte Ereignisse und Daten).

Wenn der Programmablauf in die Standardausgabe (PRINT=ON) geschrieben oder im Textformat exportiert wird (EXPORT=ON, FORMAT=TEXT), werden die Programmnamen entsprechend der Programmebene eingerückt (siehe Beispiel unten), um einen schnellen Überblick über die Anwendungsaufrufstruktur zu erhalten.

Wenn die Daten im CSV-Format (kommagetrennte Werte) exportiert werden, werden die Programmnamen nicht eingerückt. Zusätzlich zur Ausgabe im Textformat enthalten die exportierten Daten den CPU-Zeitstempel und die zusammengefasste Adabas-Zeit.

Beispiel für einen Programm-Trace

Das folgende Beispiel zeigt einen Auszug eines Programm-Trace und die Summen der Anwendungsausführung:

Natural Profiler Program Trace ------------------------------ Time Ev Library CC-Name Line Lev Program Events 10:20:58.309812 PL 0000 000 10:20:58.309817 PS SYSEDMD 0000 001 .OPTTEST D=4 N=2 10:20:58.357694 PL SYSEDMD 5620 001 .OPTTEST 10:20:58.357704 PS SYSEDMD 0000 002 ..CALLMON3 N=3 10:20:58.385263 PL SYSEDMD 0980 002 ..CALLMON3 10:20:58.385274 PS SYSEDMD 0000 003 ...OP3DISC D=3 N=4 10:20:58.412207 PL SYSEDMD 1670 003 ...OP3DISC 10:20:58.412221 PS SYSEDMD 0000 004 ....OPTINFO N=57 10:20:58.443203 PL SYSEDMD 5830 004 ....OPTINFO 10:20:58.443210 PS SYSEDMD 0000 005 ....:OPTPARM1 D=3 N=19 10:20:58.449549 PL SYSEDMD 1960 005 ....:OPTPARM1 10:20:58.449555 PS SYSEDMD 0000 006 ....:.OPTPARM2 D=3 N=10 10:20:58.458286 PL SYSEDMD 0560 006 ....:.OPTPARM2 10:20:58.458300 PS SYSEDMD 0000 007 ....:..OPTPARM3 N=16 10:20:58.458390 PL SYSEDMD 1530 007 ....:..OPTPARM3 10:20:58.458408 PS SYSLIBS 0000 008 ....:...NAT41004 D=10 C=6 N=7345 10:20:58.471017 PT SYSLIBS 5235 008 ....:...NAT41004 10:20:58.471017 PR SYSEDMD 1530 007 ....:..OPTPARM3 N=2898 10:20:58.473293 PL SYSEDMD 1530 007 ....:..OPTPARM3 10:20:58.473297 PS SYSLIBS 0000 008 ....:...NAT41004 D=5 C=6 N=1416 10:20:58.475581 PT SYSLIBS 5235 008 ....:...NAT41004 10:20:58.475581 PR SYSEDMD 1530 007 ....:..OPTPARM3 N=466 10:20:58.475957 PT SYSEDMD 2190 007 ....:..OPTPARM3 10:20:58.475957 PR SYSEDMD 0560 006 ....:.OPTPARM2 N=283 10:20:58.476187 PT SYSEDMD 0860 006 ....:.OPTPARM2 10:20:58.476187 PR SYSEDMD 1960 005 ....:OPTPARM1 N=42 10:20:58.476222 PT SYSEDMD 7510 005 ....:OPTPARM1 10:20:58.476222 PR SYSEDMD 5830 004 ....OPTINFO D=3 N=10 10:20:58.497926 PL SYSEDMD 6080 004 ....OPTINFO 10:20:58.521954 PR SYSEDMD 1670 003 ...OP3DISC N=241 10:21:11.205102 PR SYSEDMD 0980 002 ..CALLMON3 D=7 N=6070 10:21:41.704996 PR SYSEDMD 5620 001 .OPTTEST D=8 I=3 N=26 10:21:41.731229 PT SYSEDMD 7370 001 .OPTTEST 10:21:41.731229 PR 0000 000 D=14 I=1 10:21:42.248348 ST 0000 000 Totals ------ Ev Event Count S Session ................ 1 P Program ................ 5297 D Database Call .......... 2140 I Terminal I/O ........... 12 C External Program Call .. 6510 E Runtime Error .......... 43 N Natural Statement ...... 857384 R RPC Request............. 0 U User-Defined Event ..... 0 M Monitor Pause .......... 2

Erläuterungen:

• Für jedes aufgeführte Ereignis wird der Zeitpunkt des Ereignisses, die aktive Library, das Programm (Natural-Objekt), der Copycode, die Zeilennummer und die Programmebene angezeigt.

• Dem Programmnamen folgt die Anzahl der Ereignisse, die von einem Programmereignis bis zum nächsten Programmereignis aufgetreten sind.

• Ereignisse, die zu einer Ereignisgruppe gehören, werden unter Verwendung der maximalen Anzahl der entsprechenden Ereignistypen zu einer Anzahl zusammengefasst. Beispiel: Ein Database Before-(DB)- und ein Database After-(DA)-Ereignis werden zu einem Datenbankereignis (D=1) zusammengefasst.

• Im obigen Beispiel wurde das Natural-Objekt OPTTEST auf Ebene 1 gestartet. Dieses Programm ruft das Subprogramm CALLMON3 auf, das weitere Subprogramme aufruft. Die höchste Stufe 8 wird erreicht, wenn das Subprogramm NAT41004 ausgeführt wird. Während der ersten Ausführung führt dieses Subprogramm 10 Datenbankaufrufe (D=10), 6 externe Programmaufrufe (C=6) und 7345 Natural-Statements (N=7345) durch.

• Der Abschnitt Totals (Summen) am Ende des Programm-Trace zeigt die maximale Anzahl jeder Ereignisgruppe. Zum Beispiel: Die Summe von 2140 Datenbankaufrufe entspricht 2140 Database Before-(DB)- und 2140 Database After-(DA)-Ereignissen.

• Die Summen der Ereignisgruppen Session (S) und Program (P) sind nur unter Totals (Summen) aufgeführt; sie sind nicht neben dem Programmnamen aufgeführt.

Weitere Erläuterungen zu den Trace-Spalten finden Sie im Abschnitt Ereignis-Trace.

Erläuterungen zu Ereignistypen und zugehörigen Ereignisgruppen finden Sie im Ereignisse.

Programmzusammenfassung

Wenn PROGRAM=ON für eine NPRC-Ressourcendatei angegeben ist, wird die Profiler-Programmzusammenfassung generiert.

Die Programmzusammenfassung zeigt für jedes Natural-Objekt, wie viele Natural-Ereignisse aufgetreten sind, die gesamte CPU-Zeit (in Millisekunden) und den Prozentsatz der CPU-Zeit, die das Natural-Objekt bezogen auf die gesamte CPU-Zeit aufgewendet hat.

Monitor-Pause-Ereignisse und Ereignisse auf Ebene 0 werden nicht für die Programmzusammenfassung berücksichtigt. Ereignisse, die zu einer Ereignisgruppe gehören, werden zu einer Zählung zusammengefasst: siehe Ereignisse.

Programmstarts und Ladeanforderungen werden separat aufgeführt.

Wenn die Daten im CSV-Format (kommagetrennte Werte) exportiert werden, wird die Anzahl jedes Ereignistyps aufgelistet. Darüber hinaus werden die verstrichene (elapsed) Zeit und die Adabas-Zeiten (absolute und prozentuale Werte) angezeigt. Die exportierten Zeitwerte werden in Mikrosekunden angezeigt.

Beispiel für eine Programmzusammenfassung

Das folgende Beispiel zeigt den Auszug einer Programmzusammenfassung:

Natural Profiler Program Summary -------------------------------- Library Program Start Load Database I/O External Error Statement User CPU-Time (ms) CPU % SYSEDMD ADA-CL 41 0 40 0 41 0 621 0 3.785 0.14 SYSEDMD ADA-RC 45 0 44 0 45 0 545 0 4.704 0.17 SYSEDMD AOS-CL 115 97 15 0 0 0 2507 0 42.890 1.63 SYSEDMD AOS-OP 169 154 22 0 0 0 6975 0 70.286 2.68 SYSEDMD BYTE 1 0 0 0 0 0 11 0 0.034 0.00 SYSEDMD CALLMON3 1 5 23 0 0 0 7089 0 20.001 0.76 SYSEDMD CALLNOM 6 6 19 0 0 0 18 0 1.342 0.05 SYSEDMD CALLNOPM 2 2 4 0 0 0 16 0 0.395 0.01 SYSEDMD CALLNOPN 1 1 4 0 0 0 8 0 0.244 0.00 SYSEDMD CALLNOPS 3 4 23 0 0 1 31 0 1.841 0.07 SYSEDMD DISNOP 1 7 6 0 0 0 515 0 2.260 0.08 SYSEDMD DISNO4I 1 47 3 0 1 0 8075 0 25.516 0.97 SYSEDMD DISNO4IS 57 0 0 0 624 0 36877 0 105.650 4.03 SYSEDMD DISNRS 1 0 0 0 44 0 511 0 3.343 0.12 SYSEDMD DISNSP 1 18 15 0 0 0 1850 0 6.074 0.23 SYSEDMD DISNTMZ 1 4 11 0 0 0 324 0 2.309 0.08 SYSEDMD MENU 1 1 3 0 0 0 2 0 0.235 0.00 SYSEDMD MONACSH 1 6 6 0 0 0 1217 0 3.470 0.13 SYSEDMD MONADA 1 3176 71 0 0 0 272180 0 680.214 25.98 SYSEDMD MONAREP 1 9 28 0 0 0 1964 0 6.378 0.24 ... Total 5294 5293 2122 7 6510 43 857384 0 2617.326 100.00

Erläuterungen:

• Das Natural-Objekt MONADA verbrauchte die meiste CPU-Zeit: 680,214 ms, was 25,98 Prozent der gesamten CPU-Zeit entspricht.

• MONADA wurde einmal gestartet, es lud 3176 andere Natural-Objekte, führte 71 Datenbankaufrufe und 272180 Natural-Statements durch. Es gab keine Eingabe/Ausgabe, keinen externen Aufruf und keinen Fehler im Programm.

• Am Ende der Programmzusammenfassung werden die Gesamtzahlen der Profil-Erstellung aufgelistet.

Zeilenzusammenfassung

Wenn LINE=ON für eine NPRC-Ressourcendatei angegeben wird, wird die Profiler-Zeilenzusammenfassung generiert.

Die Zeilenzusammenfassung zeigt für jede Quellcodezeile in einem Natural-Objekt die Anzahl der aufgetretenen Natural-Ereignisse (Hit-Count/Trefferzahl), die CPU- und die verstrichene (elapsed) Zeit (in Millisekunden und Prozent), die für die Zeile aufgewendet wurde. Der Prozentsatz der Zeiten wird im Verhältnis zu den Gesamtzeiten der Anwendung berechnet.

Die Zeilenzusammenfassung zählt keine Monitor-Pause-Ereignisse und Ereignisse auf Ebene 0.

Wenn die Daten im CSV-Format (kommagetrennte Werte) exportiert werden, wird die Anzahl jedes Ereignistyps aufgelistet. Zusätzlich werden die Adabas-Zeiten (absolute und prozentuale Werte) angezeigt. Die exportierten Zeitwerte werden in Mikrosekunden angezeigt.

Beispiel für eine Zeilenzusammenfassung

Das folgende Beispiel zeigt den Auszug einer Zeilenzusammenfassung:

Natural Profiler Line Summary -------------------------------- Library Program Line CC-Lib CC-Name Hit-Count CPU (ms) CPU % Elapsed (ms) Ela % PRFTEST XINT 0000 1 0.016 0.46 0.003 0.01 PRFTEST XINT 0140 1 0.005 0.14 0.001 0.00 PRFTEST XINT 0150 1 0.006 0.17 0.002 0.01 PRFTEST XINT 0160 1 0.004 0.11 0.001 0.00 PRFTEST XINT 0170 23 0.128 3.75 0.029 0.18 PRFTEST XINT 0180 10 0.049 1.43 0.012 0.07 PRFTEST XINT 0190 10 0.054 1.58 0.010 0.06 ... Total 371 3.408 100.00 15.992 100.00

Erläuterungen:

• Die Zeile 0170 im Natural-Objekt XINT verbrauchte 0,128 ms der CPU-Zeit und 0,029 ms der verstrichenen (elapsed) Zeit. Dies entspricht 3,75 Prozent der gesamten CPU-Zeit und 0,18 Prozent der gesamten verstrichenen (elapsed) Zeit. 23 Ereignisse (Hit-Count/Trefferzahl) wurden in der Zeile ausgeführt.

• Am Ende der Zeilenzusammenfassung werden die Gesamtzahlen der Profil-Erstellung aufgelistet.

Transaktionszusammenfassung

Eine Transaktion ist der Code, der zwischen zwei aufeinanderfolgenden Terminal-Ein-/Ausgabe-Vorgängen ausgeführt wird. Die verstrichene (elapsed) Zeit, die für die Ausführung einer Transaktion aufgewendet wurde, wird als Antwortzeit (Response Time) bezeichnet.

Die vom Profiler generierte Transaktionszusammenfassung zeigt, wie viele Natural-Ereignisse bei jeder Transaktion aufgetreten sind, die Antwortzeit (in Millisekunden) und den Prozentsatz der Antwortzeit, die die Transaktion bezogen auf die gesamte Antwortzeit aufgewendet hat.

Erforderliche Voraussetzungen für Transaktionsbewertungen

Die Profiler-Daten müssen mit der CONSOLIDATE-Funktion auf TRANSACTION=ON konsolidiert werden, damit die konsolidierten Datensätze in der NPRC-Ressourcendatei Transaktionsbezeichner enthalten, die für die Auswertung der Transaktionsantwortzeit erforderlich sind.

TRANSACTION=ON wird für die READ-Funktion angegeben.

Für Transaktionen ausgewertete Ereignisdaten

Im Allgemeinen bezieht sich ein Terminal-Ein-/Ausgabe-Ereignis auf eine Transaktion. Die Anzahl der Terminal-Ein-/Ausgabe-Ereignisse ist nicht in der Standardausgabe aufgeführt (für PRINT=ON).

Daten, die im CSV-Format (kommagetrennte Werte) exportiert werden, enthalten die Anzahl jedes Ereignistyps, einschließlich Terminal-Eingabe/Ausgabe. Darüber hinaus enthält die Datenliste die CPU-Zeit und die Adabas-Zeiten (absolute und Prozentwerte). Exportierte Zeitwerte werden in Mikrosekunden angezeigt.

Die Transaktionszusammenfassung berücksichtigt keine Before Terminal E/A (IB)-Ereignisse, RPC Wait for Client-Ereignisse (RW), Monitor Pause (MP)-Ereignisse und Ereignisse auf Ebene 0. Ereignisse, die zu einer Ereignisgruppe gehören, werden zu einer Zählung zusammengefasst.

Erläuterungen zu Ereignistypen und zugehörigen Ereignisgruppen finden Sie im Abschnitt Ereignisse.

Geänderte Zeilen- und Programmzusammenfassung

Wenn TRANSACTION=ON für die READ-Funktion einer NPRC-Ressourcendatei angegeben wird, berücksichtigen die Programmzusammenfassung und die Zeilenzusammenfassung auch den Transaktionsbezeichner (Identifier) und aggregieren die Programm- und Positionswerte für jede Transaktion separat. In der Transaktionszeilenzusammenfassung gibt die Spalte ID die Programmzeile an, in der die Transaktion gestartet wurde.

Beispiel für eine Transaktionszusammenfassung

Das folgende Beispiel zeigt eine Transaktionszusammenfassung:

Natural Profiler Transaction Summary ------------------------------------ Transact TA-Lib TA-Prog TA-CC TA-Line Program Database External Error Statement User Elapsed (ms) Time% 1 1 0 1 0 0 0 0.829 0.50 2 SYSPRFLR PRFMENM 0020 9 13 8 0 0 0 17.618 10.65 3 SYSEDM MOPTTEST 0020 4 0 0 0 0 0 6.167 3.72 4 SYSEDM OPTWLS80 0470 0 0 0 0 0 0 1.108 0.66 5 SYSEDM OPTWLS80 0470 2 0 0 0 0 0 1.133 0.68 6 SYSEDM OPTTEST 1750 1 0 0 0 0 0 1.180 0.71 7 SYSEDM MOPTTEST 0020 27 33 30 0 0 0 94.236 56.96 8 SYSEDM OPTTEST 5590 1 0 0 0 0 0 1.185 0.71 9 SYSEDM MOPTTEST 0020 37 33 56 0 0 0 37.311 22.55 10 SYSEDM OPTTEST 5760 1 0 0 0 0 0 1.096 0.66 11 SYSEDM MOPTTEST 0020 6 0 6 0 0 0 2.164 1.30 12 SYSPRFLR PRFMENM 0020 2 0 3 0 0 0 1.394 0.84 Total 86 79 103 0 0 0 165.421 100.00

Erläuterungen am Beispiel von Transaktion 7:

• Transaktion 7 verbrauchte die längste (verstrichene) Antwortzeit: 94,236 Millisekunden (ms), was 56,96 Prozent der gesamten Antwortzeit entspricht.

• Transaktion 7 startete eine E/A-Vorgang in der Library SYSEDM (TA-Lib-Spalte), Programm MOPTTEST (TA-Prog), Programmzeile 0020 (TA-Line).

• Transaktion 7 hat auf 27 Programme zugegriffen und 33 Datenbankaufrufe und 30 externe Programmaufrufe durchgeführt.

• Im obigen Beispiel sind alle Zähler für Statement-Ereignisse 0, da Statement-Ereignisse während diesem Profiler-Lauf nicht gesammelt wurden.

• Am Ende der Transaktionszusammenfassung werden die Gesamtzahlen (Total) der profilierten Transaktionen aufgelistet.

Programmabdeckung

Die Programmabdeckungstabelle wird generiert, wenn PROGRAM=ON für eine NCVF-Ressourcendatei angegeben ist.

Die Programmabdeckungstabelle zeigt die Codeabdeckungsergebnisse für jedes aufgerufene Natural-Objekt. Wenn die Tabelle im Textformat angegeben wird, werden nur die GP-Abdeckungsergebnisse (einschließlich Copycodes) angezeigt. Im CSV-Format (kommagetrennte Werte) zeigt die Tabelle Zeilen, die Copycode-Werte enthalten, zusätzliche Spalten mit Quellcodezählern (Copycodes nicht enthalten) und Informationen zu INCLUDE-Statements.

Im Textformat enthält die Tabelle die Anzahl der Abdeckungen für jede aufgerufene Library und für die gesamte Anwendung.

Die Tabelle enthält die folgenden Spalten:

Beispiel für die Programmabdeckung

Das folgende Beispiel zeigt das Ergebnis der Programmabdeckung im Textformat

Program Coverage
----------------
Library  Object   Ty Coverage%  Covered    Missed    Total
COVDEMO  TESTCOVN N      84.0%       37         7       44
COVDEMO  TESTCOVP P      69.2%        9         4       13
COVDEMO  -------- --     80.7%       46        11       57
Totals   -------- --     80.7%       46        11       57

Erläuterungen:

• Die Anwendung greift auf zwei Objekte zu: Das TESTCOVN-Subprogramm (N) und das TESTCOVP-Programm (P).

• In TESTCOVN gibt es 44 ausführbare Statements (Objektcode-Anweisungen), von denen 37 abgedeckt (ausgeführt) und 7 nicht ausgeführt wurden ("missed"), was eine Gesamtabdeckung von 84,0% ergibt.

• Die aufsummierten Werte der beiden Objekte, auf die in der Library COVDEMO zugegriffen wird, zeigen eine Abdeckung von 80,7%.

• Die Gesamtabdeckung beträgt ebenfalls 80,7%, weil die Objekte nur auf eine Library zugreifen.

Statement-Abdeckung

Die Statement-Abdeckung wird generiert, wenn EVENT=ON für eine NCVF-Ressourcendatei angegeben wird.

Für die Statement-Abdeckung liest die Profiler Utility den Quellcode der überwachten Objekte. Zuerst sucht sie den Quellcode in der Library, die die Natural Profiler-Ressource enthält. Wenn der Quellcode in dieser Library nicht gefunden wird, wird er in der Library gesucht, die mit den Profiler-Daten angegeben ist. Wenn der Quellcode auch dort nicht gefunden wird oder wenn der Quellcode nicht mit den gesammelten Daten übereinstimmt, werden im Statement-Abdeckungsreport Quellcodezeilen nicht gedruckt. Die Profiler Utility löst INCLUDE-Statements auf und fügt den Quellcode des entsprechenden Copycodes in das inkludierende Programm ein. Wenn die INCLUDE-Struktur nicht aufgelöst werden kann, werden die Copycodes separat gedruckt.

Wenn ein Quellcode nach der Ausführung der Abdeckung geändert wurde, kann die Profiler Utility nicht mehr die vollständigen Informationen bereitstellen. Um dies zu verhindern, kopieren Sie die Ressourcendatei zusammen mit den zugehörigen Programmquellen in eine andere Library. Wenn die Profiler Utility die Ressource liest, werden die Quellcodes aus der Ressource-Library genommen und eine Änderung der ursprünglichen Quellcodes hat keinen Einfluss auf die Statement-Abdeckung.

Die Statement-Abdeckung zeigt den Prozentsatz der Statements, die für jede Quellcodezeile der aufgerufenen Programme abgedeckt werden. Wenn das Ergebnis im Textformat geschrieben ist, werden für jedes in der Statistik aufgeführte Objekt die Objektabdeckungswerte vor den Statement-Abdeckungsdaten angezeigt. Wenn das Ergebnis im CSV-Format (kommagetrennte Werte) geschrieben wird, werden zusätzliche Informationen zur Abdeckung der Statement-Abdeckung bereitgestellt.

Die Tabelle enthält die folgenden Spalten:

Beispiel für Statement-Abdeckung:

Im folgenden Beispiel wird angenommen, dass die Entwicklungsabteilung eine neue Version des TESTCOVN-Subprogramms an die Qualitätssicherungsabteilung geliefert hat. Nach dem Ausführen der Testprogramme zeigt die Statement-Abdeckung des Subprogramms das folgende Ergebnis (Textformat):

Statement Coverage
------------------
M Cov% CC-Lib   CC-Name  Line Source
*                        0010 * Test function Coverage
*                        0020 * Subprogram TESTCOVN
+                        0030 DEFINE DATA
+                        0040 PARAMETER
+                        0050 1 FUNC     (I2)  /* Function
+                        0060 1 RET-CODE (I4)  /* Return code
+                        0070 END-DEFINE
*                        0080 *
*                        0090 /* Return 0 by default
C 100%                   0100 RESET RET-CODE
*                        0110 *
C 100%                   0120 DECIDE ON FIRST VALUE OF FUNC
P  50%                   0130   VALUE 0
M   0%                   0140     PRINT 'Test function 0'
P  66%                   0150   VALUE 1
C 100%                   0160     PRINT 'Test function 1'
C 100%                   0170   VALUE 2
C 100%                   0180     PRINT 'Test function 2'
C 100%                   0190   VALUE 3
C 100%                   0200     PRINT 'Test function 3'
C 100%                   0210   VALUE 4
C 100%                   0220     PRINT 'Test function 4'
C 100%                   0230   VALUE 5
C 100%                   0240     PRINT 'Test function 5'
C 100%                   0250   VALUE 6
C 100%                   0260     PRINT 'Test function 6'
C 100%                   0270   VALUE 7
C 100%                   0280     PRINT 'Test function 7'
C 100%                   0290   VALUE 8
C 100%                   0300     PRINT 'Test function 8'
P  33%                   0310   VALUE 9
M   0%                   0320     PRINT 'New test function 9'
C 100%                   0330   NONE VALUE
M   0%                   0340     RET-CODE := 1 /* Unsupported function
+                        0350 END-DECIDE
*                        0360 *
C 100%                   0370 END

Erläuterungen:

• Die Spalte Mark (M) zeigt an, ob eine Zeile abgedeckt (C = Covered), nicht abgedeckt (M = Missed) oder teilweise abgedeckt (P = Partially) ist.

• Keine Testfälle decken die Funktionen Test function 0 und New test function 9 ab (bezeichnet mit M und 0% Abdeckung). Der Fall NONE VALUE wird ebenfalls nicht abgedeckt.

• Alle anderen Testfälle sind abgedeckt (bezeichnet mit C und 100% Abdeckung).

• Ein Natural VALUE-Statement entspricht mehreren Objektcode-Statements. Die Abdeckung von 50% und 60% für VALUE 0- und VALUE 1-Statements zeigt an, dass nur ein Teil dieser Objektcode-Statements abgedeckt ist.

  Dies liegt daran, dass eines der generierten Objektcode-Statements aus technischen Gründen zum vorangehenden Statement und die anderen zum aktuellen VALUE-Statement gehören.

Infolge dieser Abdeckungsanalyse müssen die Testfälle so angepasst werden, dass auch die Test function 0 und die Test function 9 (und möglicherweise der Fehlerfall mit einem nicht unterstützten Funktionscode) abgedeckt sind.

Microsoft Excel-Vorlage zur Visualisierung der Abdeckungsergebnisse benutzen

Voraussetzungen: Microsoft Excel und Natural für Windows oder Natural für Linux.

Wenn Sie das Abdeckungsergebnis mit Microsoft Excel analysieren möchten, können Sie die Microsoft Excel-Vorlage verwenden, die mit Natural für Windows und Natural für Linux geliefert wird. Führen Sie dazu die folgenden Schritte aus:

1. Führen Sie die Profiler READ-Funktion aus und schreiben Sie die Ausgabedaten im CSV-Format (kommagetrennte Werte) in Arbeitsdatei 7 (Work File 7). Zum Beispiel:

   FUNCTION=READ           /* Read Profiler Data
     RESOURCE-NAME='Test'  /* Resource name
     RESOURCE-LIB=PRFDATA  /* Resource library
     RESOURCE-TYPE=NCVF    /* Use resource type NCVF
     EVENT=ON              /* Print statement coverage
     PROGRAM=ON            /* Print program coverage
     STATISTICS=ON         /* Print statistics
     PRINT=ON              /* Write to standard output
     EXPORT=ON             /* Write to Work File 7
     FORMAT=COMMA          /* Export in CSV format

2. Falls Ihr Microsoft Excel Semikolons als Trennzeichen benötigt, geben Sie Folgendes an:

   FORMAT=SEMICOLON      /* Export in CSV format

3. Exportieren Sie die Daten von Arbeitsdatei 7 mit einem beliebigen Tool (z. B. FTP) als CSV-formatierte Datei in eine Windows-Umgebung.

4. Öffnen Sie die CSV-Datei mit Microsoft Excel.

5. Ordnen Sie die Daten neu an, so dass sich jeder Auswertungstyp (Programm, Ereignis, Statistik) auf einem eigenen Arbeitsblatt in der Microsoft Excel-Datei befindet.

6. Öffnen Sie die gelieferte Vorlage TESTCOV.XLSX mit Microsoft Excel. Die Vorlage ist im Unterverzeichnis RES (Ressourcen) der Natural-System-Library SYSPRFLR enthalten.

7. Kopieren Sie für jedes Arbeitsblatt das Format aus der Vorlage in Ihr Microsoft Excel:

   • Klicken Sie auf die obere linke Ecke der Tabelle in der Vorlage, um alle Daten in der Tabelle zu markieren.

   • Klicken Sie auf die Microsoft Excel-Funktion Copy format.

   • Klicken Sie auf die obere linke Ecke der Tabelle in Ihrem Arbeitsblatt, um das Format zu kopieren.

     Jetzt sind alle Einträge wie in der Vorlage formatiert. Die Quellcodezeilen sind wie folgt gefärbt und markiert:

     Farbe	Markierung	Beschreibung
     Grün	C	Alle Statements in der Zeile sind abgedeckt ("Covered").
     Gelb	P	Die Statements in der Zeile sind teilweise abgedeckt ("Partially").
     Rosa	M	Alle Statements in der Zeile werden nicht abgedeckt ("Missed").
     Grau	*	Ein Kommentar oder eine leere Zeile.
     Rot	E	Fehler aufgetreten. Zum Beispiel, wenn die Abdeckungsanalyse eine Zeilennummer gesammelt hat, aber die entsprechende Quellcodezeile nicht gefunden wird.
     Keine (weiß)	+	Alle anderen Zeilen, z.B. Fortsetzungszeilen eines Statement.

Beispiel für ein Microsoft Excel-Arbeitsblatt

Das folgende Beispiel zeigt einen Arbeitsblattauszug der Codeabdeckung für das Programm TESTCOVP mit inkludiertem Copycode TESTCOVC ohne die Spalten, die den Objektnamen und die Library enthalten:

Erläuterungen:

• Die Quellcodezeilen des Copycode TESTCOVC sind in den Quellcode des Programms TESTCOVP direkt nach dem entsprechenden INCLUDE-Statement eingefügt.

• Die (rosa) Zeilen 40 bis 70 des Copycodes enthalten nicht abgedeckte ("missed") Statements, was bedeutet, dass sie im Testlauf nicht ausgeführt wurden.

• Alle anderen Zeilen (grün), die ausführbare Statements enthalten, sind abgedeckt.

• Ein FOR-Statement entspricht vier Objektcode-Statements. Alle vier Statements werden, wie in x1111 in der Spalte Item Coverage angezeigt, behandelt.

Statistiken

Wenn STATISTICS=ON angegeben wird, werden die Profiler-Statistiken aufgelistet.

Wenn die Daten im CSV-Format (kommagetrennte Werte) exportiert werden, werden die Eigenschaften und Werte der Profiler-Statistiken als separate Spalten zum Ereignis- oder Konsolidierungs-Trace hinzugefügt. Wenn Abdeckungsdaten im CSV-Format exportiert werden, werden die Statistikwerte in zusätzlichen Zeilen hinzugefügt, die durch den Wert Statistics in der Spalte Evaluation gekennzeichnet sind.

Beispiel für Statistik:

Das folgende Beispiel zeigt einen Auszug aus den Statistikdaten einer NPRC-Ressourcendatei:

*************************************************************************** * 11:02:39 ***** NATURAL PROFILER UTILITY ***** 2015-08-05 * User SAGTEST1 - Statistics - RESDATA * * General Info * Machine class ...................... MAINFRAME * Environment ........................ Batch ... * Profiler Resource File * Resource name ...................... EDM-MONITOR.nprc * Resource type ...................... Natural Profiler Resource Consolidated * Resource allocation date ........... 2015-07-27 10:36:19.6 * Resource size (bytes) .............. 565160 ... * * Monitor Session * Monitor start time ................. 2015-07-27 10:20:57.2 * Monitor end time ................... 2015-07-27 10:21:42.8 * Monitor elapsed time (sec) ......... 45.519604 * * Trace Session * First library ...................... SYSEDMD * First program ...................... MENU * Highest level ...................... 10 * Trace start time ................... 10:20:58.219911 * Trace end time ..................... 10:21:42.248348 * Trace elapsed time (sec) ........... 44.028437 ... * Data Processing * Number of events ................... 895936 ... * Data Consolidation * Consolidation ...................... ON * Consolidation records .............. 21624 * Consolidation elapsed time (sec) ... 15.643516 * Consolidation factor ............... 41.4 * Consolidation records/block ........ 191.3 * Bytes/consolidation record ......... 25.8 * ... ***************************************************************************

Erläuterungen:

• Die Ressource EDM-MONITOR.nprc wurde am 27.07.2015 um 10:36:19 Uhr zugewiesen und hat eine Größe von 565160 Bytes.

• Die profilierte Anwendung lief am selben Tag um 10:20:58 Uhr für 44,0 Sekunden und startete mit dem Programm MENU in der Library SYSEDMD.

• Die profilierte Anwendung generierte insgesamt 895936 Natural-Ereignisse. Die Datenkonsolidierung dauerte 15,6 Sekunden und reduzierte die Anzahl der Datensätze auf 21624, was einem Konsolidierungsfaktor von 41,4 entspricht.

Alle bereitgestellten Statistikinformationen werden im Abschnitt Profiler-Statistikdaten erläutert.

Profiler-Ressourcendateien verwalten

Im Allgemeinen werden Profiler-Ressourcen mit der Natural Utility SYSMAIN, NaturalONE oder Natural Studio als NPRF-, NPRC- oder NCVF-Dateien aufgeführt. Diese Tools bieten auch Funktionen zum Kopieren, Umbenennen und Löschen von Ressourcendateien.

Die Natural Profiler Rich GUI-Schnittstelle listet auch die Profiler-Ressourcen auf und bietet eine Funktion zum Löschen einer Profiler-Ressourcendatei.

Darüber hinaus können Sie Profiler Utility-Funktionen verwenden, um Profiler-Ressourcendateien aufzulisten und zu löschen.

Dieser Abschnitt behandelt die folgenden Themen:

• Profiler-Ressourcendateien auflisten

• Löschen einer Ressourcendatei

Profiler-Ressourcendateien auflisten

Die Funktion LIST der Profiler Utility listet die Profiler-Ressourcendateien einer bestimmten Natural-Library sowie das Datum und die Uhrzeit auf, zu der die Ressourcendateien zugeordnet wurden.

Syntax von LIST:

Syntax-Beschreibung:

Beispiel für LIST:

Das folgende Beispiel listet die NPRF-Profiler-Ressourcendateien der Library PRFDATA auf. Die Liste wird in die Standardausgabe und in die Arbeitsdatei 7 im Textformat geschrieben.

FUNCTION=LIST           /* List Profiler resource files
  RESOURCE-LIB=PRFDATA  /* Resource library
  RESOURCE-TYPE=NPRF    /* List NPRF resource files
  PRINT=ON              /* Write to standard output
  EXPORT=ON             /* Write to Work File 7
  FORMAT=TEXT           /* Export in text format

Ausgabe:

Natural Profiler Resources
--------------------------
Library: PRFDATA
Resource type: nprf

Count Date       Time     Name
    1 2015-06-15 14:32:18 Hello1.nprf
    2 2015-06-26 18:39:57 QDTest1.nprf
    3 2015-06-24 22:00:35 QETest1.nprf
    4 2015-06-30 14:32:42 Studio.nprf
    5 2015-07-02 15:02:32 Test.nprf

Number of nprf resources in library PRFDATA: 5

Löschen einer Ressourcendatei

Wenn Sie eine große Ressourcendatei löschen oder ersetzen, kann es vorkommen, dass Sie die folgende Fehlermeldung erhalten:

Error - NAT3047 Maximum value for Adabas parameter NISNHQ was exceeded.

(Fehler - NAT3047 Maximalwert für den Adabas-Parameter NISNHQ wurde überschritten.)

In diesem Fall haben Sie drei Möglichkeiten:

1. Bitten Sie Ihren Datenbankadministrator, den Wert des Adabas-Parameters NISNHQ zu erhöhen.

2. Benutzen Sie die Delete-Funktion der Profiler Rich GUI-Schnittstelle. Sie verwendet die gleiche Technik wie die DELETE-Funktion der Profiler Utility.

3. Benutzen Sie die DELETE-Funktion der Profiler Utility, um ein "unsauberes" Löschen der Ressource durchzuführen. Diese Funktion löscht die Ressource nicht in einem einzigen großen Schritt, sondern in Blöcken (mit einem Ende der Transaktion nach jedem Block). Wenn die DELETE-Funktion aus irgendeinem Grund fehlschlägt, müssen Sie sie wiederholen, um inkonsistente Daten zu beseitigen.

   Syntax von DELETE:

   FUNCTION=DELETE

   [RESOURCE-NAME=resource-name]

   [RESOURCE-TYPE={NPRF|NPRC|NCVF|NPRK|NONE}]

   [RESOURCE-LIB=library-name]

   Syntax-Beschreibung:

   Schlüsselwort für DELETE	Wert	Beschreibung
   RESOURCE-NAME	resource-name	Der Name der Profiler-Ressourcendatei, die Sie löschen möchten. Mögliche Erweiterungen sind .nprf (Natural Profiler resource file), .nprc (Natural Profiler resource consolidated), .ncvf (Natural code coverage file) oder .nprk (Natural Profiler resource key). Wenn keine Erweiterung angegeben wurde, wird die mit dem Schlüsselwort RESOURCE-TYPE angegebene Erweiterung automatisch hinzugefügt. Standardwert: keiner Wenn RESOURCE-TYPE=NPRK angegeben ist und kein RESOURCE-NAME, wird der Name der Profiler-Ressourcendatei, die den NaturalONE Profiler-Schlüssel enthält, als Ressourcenname verwendet.
   RESOURCE-TYPE		Der Standard-Ressourcentyp (Erweiterung), der gelöscht werden soll, wenn keine Erweiterung mit RESOURCE-NAME angegeben ist. Standardwert: NPRF
   	NPRF	Der Standard-Ressourcentyp ist NPRF mit der Erweiterung .nprf.
   	NPRC	Der Standard-Ressourcentyp ist NPRC mit der Erweiterung .nprc.
   	NCVF	Der Standard-Ressourcentyp ist NCVF mit der Erweiterung .ncvf.
   	NPRK	Der Standard-Ressourcentyp ist NPRK mit der Erweiterung .nprk.
   	NONE	Die Ressource mit dem Kurznamen resource-name wird gelöscht.
   RESOURCE-LIB	library-name	Der Name der Natural-Library, die die Ressource enthält, die Sie löschen möchten. Standardwert: Der Name der aktuellen Library

Beispiel für DELETE

FUNCTION=DELETE         /* Delete a Profiler resource file
  RESOURCE-NAME='Test'  /* Resource name
  RESOURCE-TYPE=NPRF    /* Resource type
  RESOURCE-LIB=PRFDATA  /* Resource library

Profiler-Eingaben aus Natural-Textobjekten einfügen

Der Profiler kann Eingabedaten von einem Natural-Textobjekt lesen. Die Syntax der Daten im Natural-Textobjekt ist die gleiche wie für den primären Kommandoeingabedatensatz CMSYNIN (siehe Syntax und Schlüsselwörter).

Um Profiler-Eingabedaten aus einem Natural-Textobjekt zu inkludieren:

• Geben Sie die folgenden Profiler-Schlüsselwörter ein:

  INCLUDE-LIB=library-name
  INCLUDE=object-name

  Die Schlüsselwortsyntax wird in Profiler Utility-Schlüsselwörter erklärt.

Die Daten im Natural-Textobjekt werden den Profiler-Eingabedaten in der Zeile nach dem INCLUDE-Schlüsselwort hinzugefügt. Die Profiler-Eingabedaten können mehrere INCLUDE-Schlüsselwörter enthalten, und die zugehörigen Natural-Textobjekte können auch INCLUDE-Schlüsselwörter enthalten. Wenn ein Natural-Textobjekt ein END-PROFILER-Schlüsselwort enthält, wird die Profiler Utility beendet und alle verbleibenden Daten in dem (den) Natural-Textobjekt(en) werden ignoriert.

In der Natural-System-Library SYSPRFLR werden Textobjekte ausgeliefert, deren Namen mit X beginnen, und die als Profiler-Eingabe verwendet werden können. Die einzelnen Profiler-Funktionen, die sie ausführen, werden in den Quellcodes dieser Objekte beschrieben.

Wir empfehlen, keine Objekte in der System-Library SYSPRFLR zu ändern, da sie überschrieben oder entfernt werden können, wenn eine neue Natural-Version installiert wird. Kopieren Sie die erforderlichen Objekte in eine User Library, bevor Sie sie bearbeiten.

Beispiele für INCLUDE

Das folgende Beispiel fügt den Inhalt des Natural-Textobjekts MYPROF aus der Library MYLIB zu den Profiler-Eingabedaten hinzu:

INCLUDE-LIB=MYLIB
INCLUDE=MYPROF

Im folgenden Beispiel wird der Inhalt des Natural-Textobjekts XINIT aus der Library SYSPRFLR zu den Profiler-Eingabedaten hinzugefügt. Das Objekt initialisiert und startet die Profil-Erstellung ohne Konsolidierung und ohne Statement-Ereignissammlung. Darüber hinaus wird die Profiler Utility beendet, so dass nach dem INCLUDE-Schlüsselwort keine weitere Profiler-Eingabe erwartet wird.

INCLUDE=XINIT

Ereignisverfolgung (Event-Trace)

Der Natural Profiler sammelt detaillierte Informationen über jedes Natural-Ereignis, das auftritt, während eine Natural-Anwendung ausgeführt wird. Diese Daten können in der Ereignisverfolgung (Event-Trace) eingesehen werden.

Die für die Natural-Code-Abdeckung geschriebenen Traces werden im Abschnitt Ablaufverfolgung (Tracing) beim Messen der Natural-Codeabdeckung beschrieben.

Die Profiler Utility bietet die folgenden Optionen zum Schreiben einer Profiler-Ereignisverfolgung:

• Schreiben des Trace in die Standardausgabe der Profiler-Monitor-Session (MONPRINT-Dataset), während die Anwendung profiliert wird.

• Schreiben des Trace in die Standardausgabe, während die NPRF-Daten konsolidiert werden. In diesem Fall zeigt die Ereignisverfolgung die Delta-Werte der verstrichenen (elapsed) Zeit und der CPU-Zeit anstelle von ereignisspezifischen Daten.

• Schreiben des Trace beim Lesen einer Profiler NPRF-Ressourcendatei mit der Profiler Utility-Funktion READ.

Um die die Ereignisverfolgung zu aktivieren:

• Geben Sie das folgende untergeordnete Schlüsselwort der INIT-Funktion der Profiler Utility ein:

  TRACE-EVENT=ON

  Geben Sie das folgende untergeordnete Schlüsselwort der CONSOLIDATE-Funktion der Profiler Utility ein:

  TRACE-EVENT=ON

  Geben Sie das folgende untergeordnete Schlüsselwort der READ-Funktion der Profiler Utility ein:

  EVENT=ON

Die Profiler-Ereignisverfolgung enthält die folgenden Spalten:

Beispiel für eine Ereignisverfolgung (Event Trace)

Im folgenden Beispiel druckt die Funktion READ der Profiler Utility das Event Trace aus:

FUNCTION=READ               /* Read event data
  EVENT=ON                  /* Write event trace

Das Event Trace wird in die Standardausgabe geschrieben:

Count Time              CPU-Time (ms) Ev Lev Library  Program  Line CC-Lib   CC-Name  Statement  Local-Data
    0 17:38:17.200951          42.324 MP 003 SYSPRFLR PRBINIT  8370                   Call       Monitor pause requested
    0 17:38:17.204508          43.471 MP 003 SYSPRFLR PRBSTART 1760                   Call       Start of block filter
   11 17:38:17.218379          48.874 DB 000                   0000                              00010/00032 S1
   12 17:38:17.218941          48.897 DA 000                   0000                              00010/00032 S1   Rsp: 0
   13 17:38:17.218944          48.910 PL 000                   0000                              Execute PRFDEMO/XPROF
   14 17:38:17.218945          48.916 PS 001 PRFDEMO  XPROF    0000                   PgmStart   00010/00032 Type: P
   15 17:38:17.218956          48.979 IB 001 PRFDEMO  XPROF    0300                   Input      Out: 133 In: 0
   16 17:38:17.219235          49.046 IA 001 PRFDEMO  XPROF    0300                   Input      Out: 133 In: 80
   17 17:38:17.219258          49.182 DB 001 PRFDEMO  XPROF    0370                   Callnat    00010/00032 S1
   18 17:38:17.220426          49.211 DA 001 PRFDEMO  XPROF    0370                   Callnat    00010/00032 S1   Rsp: 0
   19 17:38:17.220427          49.216 DB 001 PRFDEMO  XPROF    0370                   Callnat    00010/00032 S1
   ...

Ablaufverfolgung (Tracing) beim Messen der Natural-Codeabdeckung

Beim Messen der Natural-Codeabdeckung (Code Coverage) stehen zwei Trace-Optionen zur Verfügung:

• Die Ereignisverfolgung (Event Trace) listet alle überwachten Ereignisse auf. Dies sind standardmäßig die Ereignisse Program Start (PS) und Natural Statement (NS). Wenn der Profiler das GP liest, schreibt er außerdem einen Ereignisverfolgungseintrag für jedes im GP gefundene Statement. Diese Einträge werden durch den Pseudo-Ereignistyp GP angezeigt.

• Die Codeabdeckungsverfolgung (Coverage Trace) listet alle Datensätze auf, die in die Natural-Abdeckungsressourcendatei (Natural Coverage Resource File) geschrieben werden.

Wenn die Abdeckungsressource mit der Profiler Utility-Funktion READ gelesen wird, ist die folgende Trace-Option verfügbar:

Die interne Datenverfolgung listet alle Datensätze auf, die aus der Natural-Abdeckungsressourcendatei gelesen werden.

Um die Ablaufverfolgung für die Codeabdeckung zu aktivieren:

1. Aktivieren Sie die Ereignisverfolgung, indem Sie das folgende untergeordnete Schlüsselwort der COVERAGE-Funktion der Profiler Utility angeben:

   TRACE-EVENT=ON

2. Aktivieren Sie die Ablaufverfolgung für die Codeabdeckung, indem Sie das folgende untergeordnete Schlüsselwort der READ-Funktion der Profiler Utility angeben:

   TRACE-COVERAGE=ON

3. Aktivieren Sie die interne Ablaufverfolgung, indem Sie das folgende untergeordnete Schlüsselwort der READ-Funktion der Profiler Utility angeben:

   TRACE=9

Die folgende Tabelle beschreibt die in den Ablaufverfolgungen (Traces) aufgeführten Eigenschaften und gibt mit (X) an, für welchen Trace-Typ die Daten bereitgestellt werden.

Event Trace = Ereignisverfolgung, Coverage Trace = Codeablaufverfolgung, Internal Trace = Interne Ablaufverfolgung:

Beispiel für einen Coverage Trace

Im folgenden Beispiel schreibt die Funktion COVERAGE der Profiler Utility die Abdeckungsverfolgung:

FUNCTION=COVERAGE           /* Initialize code coverage
  TRACE-COVERAGE=ON         /* Write coverage trace

Das Coverage Trace wird in die Standardausgabe der Profiler-Monitor-Session (MONPRINT-Dataset) geschrieben:

                        Natural Coverage Trace
                        ----------------------
Count Ev Library  Program  Ty CC-Lib   CC-Name  Line Statement  CC-ID Par-CC INCL  FirstS  Stmts    Item Cover
    1 PI COVDEMO  TESTCOVN N                                        0      0 0000       1     44         1
    2 NS COVDEMO  TESTCOVN                      0130 Compute        0                                  4 0
    3 NS COVDEMO  TESTCOVN                      0140 Print          0                                  5 0
    4 NS COVDEMO  TESTCOVN                      0150 Goto           0                                  6 0
    5 NS COVDEMO  TESTCOVN                      0310 If             0                                 39 0
    6 NS COVDEMO  TESTCOVN                      0310 Compute        0                                 40 0
    7 NS COVDEMO  TESTCOVN                      0320 Print          0                                 41 0
    8 NS COVDEMO  TESTCOVN                      0340 Compute        0                                 43 0
    9 NS COVDEMO  TESTCOVN                      0100 Reset          0                                  1 1
   10 NS COVDEMO  TESTCOVN                      0120 Reset          0                                  2 1
   11 NS COVDEMO  TESTCOVN                      0130 If             0                                  3 1
   12 NS COVDEMO  TESTCOVN                      0150 If             0                                  7 1
...

Interner Trace

Das Profiler-interne Trace schreibt Profiler-Meldungen wie z.B. Fehler oder Warnungen.

Das interner Trace kann für Folgendes aktiviert werden:

• Die Profiler-Monitor-Sessions (Datensammlung/Data Collection). Die Daten werden in die Standardausgabe der Monitor-Session geschrieben.

• Die Profiler-Datenverarbeitungsfunktionen. Die Daten werden in die Standardausgabe geschrieben.

• Die Profiler Rich GUI-Schnittstelle bietet ein aufklappbares Feld für die interne Trace-Aktivierung. Die Daten werden in die Standardausgabe geschrieben.

Um die interne Ablaufverfolgung für die Profiler-Trace-Session oder die Datenverarbeitungsfunktionen zu aktivieren:

• Geben Sie das folgende Profiler-Schlüsselwort ein:

  TRACE=n

  Dabei ist n die Trace-Ebene (siehe Trace-Ebenen).

  Anmerkungen:

  1. Standardmäßig (wenn TRACE nicht angegeben ist) wird Trace-Ebene 2 (Warnungen) verwendet.
  2. Die Ablaufverfolgung wird aktiviert, sobald das Schlüsselwort TRACE angegeben ist. Es wird daher empfohlen, das TRACE-Schlüsselwort möglichst bald anzugeben.
  3. Wenn Sie die Profiler Utility mehrmals in dem Job ausführen, müssen Sie bei jeder Ausführung das Schlüsselwort TRACE angeben.

Um die interne Ablaufverfolgung für die Profiler-Monitor-Session zu aktivieren:

• Geben Sie das folgende untergeordnete Schlüsselwort der INIT- oder der COVERAGE-Funktion der Profiler Utility ein:

  TRACE-MONITOR=n

  Dabei ist n die Trace-Ebene (siehe Trace-Ebenen).

  Anmerkung
  Standardmäßig (wenn TRACE-MONITOR nicht angegeben ist) wird Trace-Ebene 3 (Statistik) verwendet.

Trace-Ebenen

Die Trace-Ebene, die von den Profiler Trace- und Monitor-Sessions und von den Profiler-Datenverarbeitungsfunktionen verwendet werden, sind in der folgenden Tabelle aufgeführt. Im Allgemeinen enthält eine höhere Trace-Ebene auch die Informationen der unteren Trace-Ebenen. Wenn Sie beispielsweise Trace-Ebene 3 (Statistik) auswählen, werden auch Fehlermeldungen und Warnungen protokolliert.

Wir empfehlen, mindestens Trace-Ebene 2 (Warnungen) zu verwenden, damit Fehlermeldungen und Warnungen protokolliert werden. Für die Profiler-Monitor-Session ist Trace-Ebene 3 (Statistik) eine gute Wahl. Dann werden die Statistiken des Profiler-Laufs gedruckt (siehe Profiler-Statistiken). Höhere Trace-Ebenen für die Monitor-Session können extrem ausführlich sein und die Ausgabe kann mit dem Ereignis-Trace (falls aktiviert) vermischt werden.

Beispiel

Im folgenden Beispiel wird das interne Trace des Profilers für die Trace-Session auf Ebene 4 (Funktion) gesetzt:

* Set Profiler internal trace
TRACE=4                     /* Trace level

Ausgabe der Profiler-Trace-Session für Trace-Ebene 4:

PRBMAIN : Profiler trace level: 4
PRBMAIN : Profiler On-Error: Terminate
***************************************************************************
* 15:45:14          ***** NATURAL PROFILER UTILITY *****         2014-12-17
* User SAGPRFD1               - Function INIT -                     PRBINIT
*
* Keyword              Wert
* -------------------- ----------------------------------------------------
* Resource             ON
* Resource-Lib         SAGPROF
* Resource-Name        Test01.nprf
* Replace              Y
* Wait-Full            60
* Wait-Empty           60
* Sampling             OFF
* Consolidate          OFF
* Trace-Monitor        5
* Trace-Event          OFF
* Trace-Consolidate    OFF
* -------------------- ----------------------------------------------------
***************************************************************************
PRBINIT : Profiler INIT function - Start monitor session.
PRBINIT : Profiler INIT function - Monitor session started. Time: 1.0 sec.
PRBINIT : Set trace session Id ...: 0000000000000001
PRBINIT : Set monitor session Id .: 0000000100000000
PRBINIT : Trace session successfully initialized.
PRBFEVEN: Event filter: SI ST DB DA PL PS PT PR IB IA E CB CA U RS RI RO NS
PRBSTART: Profiling started.
PRBMAIN : Profiler - End of input.
***************************************************************************
...
Output of the application
...

Profiler-Statistikdaten

Zusätzlich zu den Ereignisdaten sammelt der Profiler statistische Daten, die in die Profiler-Ressourcendatei geschrieben werden.

Die Profiler Utility bietet die folgenden Optionen zum Schreiben und Anzeigen von Profiler-Statistikdaten:

• Statistikdaten in die Standardausgabe der Profiler-Monitor-Session (MONPRINT-Dataset) schreiben, während die Anwendung profiliert wird oder die Messung der Codeabdeckung durchgeführt wird.

• Statistikdaten in die Standardausgabe schreiben, während die Daten konsolidiert werden.

• Statistikdaten schreiben, während eine Profiler-Ressourcendatei mit der Profiler Utility-READ-Funktion gelesen wird.

• Eine Ressource über die Natural Profiler Rich GUI-Schnittstelle auswählen, um die entsprechenden Eigenschaften und Statistiken anzuzeigen.

Um Profiler-Statistikdaten zu schreiben, führen Sie einen der folgenden Schritte aus:

• Geben Sie das folgende untergeordnete Schlüsselwort der INIT- oder der COVERAGE-Funktion der Profiler Utility ein:

  TRACE-MONITOR=3

  oder eine höhere Trace-Ebene (siehe Trace-Ebenen). Trace-Ebene 3 ist auch die Standardebene für die Profiler-Monitor-Session.

• Geben Sie das folgende Schlüsselwort ein, bevor Sie die CONSOLIDATE-Funktion der Profiler Utility starten:

  TRACE=3

  oder eine höhere Trace-Ebene (siehe Trace-Ebenen).

• Geben Sie das folgende untergeordnete Schlüsselwort der READ-Funktion der Profiler Utility ein:

  STATISTICS=ON

Die Profiler-Statistikdaten werden in Kategorien angezeigt, wobei die Eigenschaften eines ähnlichen Typs zusammengefasst werden. Folgende Kategorien stehen zur Verfügung:

• Allgemeine Informationen

• Profiler-Ressourcendatei

• Monitor-Session

• Trace-Session

• Datenverarbeitung

• Ereignistyp-Statistiken

• Monitor-Pause-Statistiken

• Datenkonsolidierung

• Abdeckung (Coverage)

• Transaktionen

Allgemeine Informationen

Informationen zur Umgebung und Natural Profiler anzeigen.

Profiler-Ressourcendatei

Informationen zu Profiler-Ressourcendateien anzeigen.

Monitor-Session

Statistiken der Profiler-Monitor-Session anzeigen.

Trace-Session

Statistikdaten der Profiler-Trace-Session anzeigen. Die Profiler-Trace-Session beinhaltet auch die Anwendungsausführung.

Datenverarbeitung

Statistiken über die Datenverarbeitung, Komprimierung und Übertragung anzeigen.

Die Komprimierungsrate wird mittels folgender Formel berechnet:

Ereignistyp-Statistiken

Statistiken der Ereignistypen anzeigen.

Monitor-Pause-Statistiken

Statistiken der Monitor-Pausentypen-Ereignissen anzeigen.

Datenkonsolidierung

Statistiken der Datenkonsolidierung anzeigen.

ConsolidationFactor := NumberOfEvents / ConsolidationRecords

Abdeckung (Coverage)

Statistiken zur Natural-Codeabdeckung anzeigen.

Transaktionen

Statistikdaten der ausgeführten Transaktionen anzeigen.

Weitere Informationen zur Auswertung von Transaktionen finden Sie unter Transaktionszusammenfassung.
